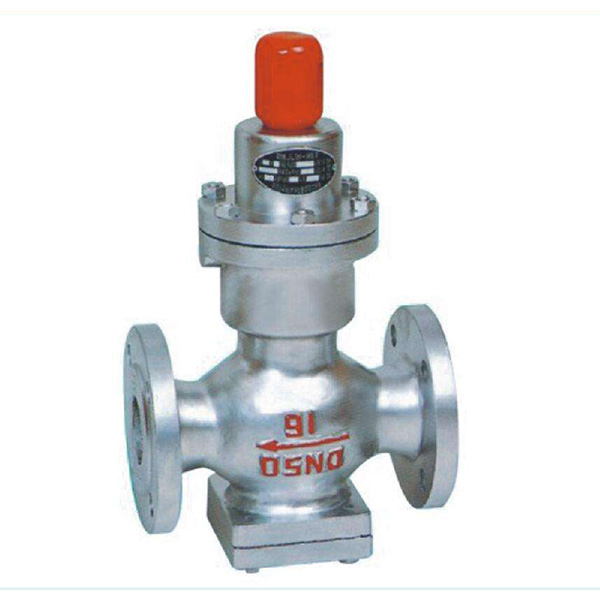

Y44H波紋管減壓閥

波紋管減壓閥用途說明

波紋管減壓閥用於溫度在200℃以下的蒸汽、空氣、水無腐蝕性介質的管路上，使通過閥體的介質壓力保持恒定，以適應工作需要。閥前進口壓力P1由1.0-0.1MPa，減壓閥後出口壓力P2為0.4-0.05MPa，閥前與閥後的壓力差不大於0.6MPa，也不應小於0.05MPa。

波紋管減壓閥使用原理和結構說明

1,閥前進口介質壓力從閥瓣和閥體密封圈開啟間隙進入體腔使介質壓力流滿波紋管的組合箱，波紋管和彈簧因受介質壓力的擠壓而壓縮，閥瓣隨著閥杆位移，閥瓣產生對閥體密封圈的關閉，將閥前介質截止，不作閥後介質壓力的補充。當閥後的介質壓力降低，波紋管因受調節彈簧的徑項力，使波紋管疊紋變形，閥杆將閥瓣頂開。使介質通過閥體密封圈補充閥後壓力的降低。
2，波紋管減壓閥是由閥體、閥蓋、閥瓣、閥體密封圈、閥杆、波紋管、調節彈簧等零件組成，體腔進口組裝有閥瓣、閥體密封圈和輔彈簧，輔彈簧是保持閥瓣和閥體密封圈自動的密封，出口體腔組裝彈性密封元件（波紋管）即保證閥後介質壓力的泄漏和克服壓力不均勻度的補償。螺釘是調整彈簧負荷壓力減壓閥工作性能。

波紋管減壓閥主要技術參數和性能指標：

公稱壓力（MPa）	0.6	1.0	1.6
殼體試驗壓力（MPa）	0.9	1.5	2.4
密封試驗壓力（MPa）	0.6	1.0	1.6
高進口壓力（MPa）	0.6	1.0	1.6
出口壓力範圍（MPa）	0.05-0.4	0.1-0.8	0.1-1.0
壓力特性偏差（MPa）△P2P	GB12244-1989
流量特性偏差（MPa）△P2G	GB12244-1989
小壓差（MPa）	0.1	0.15	0.15
滲漏量	GB12245-1989

*：殼體試驗不包括波紋管，殼體耐壓試驗時，必須取下波紋管組件後進行。

波紋管減壓閥主要零件材料：

零件名稱	零件材料
閥體、閥蓋	WCB
底蓋	WCB
閥座、閥瓣	2Cr13
波紋管	1Cr18N9Ti
波紋管上墊	2Cr13
波紋管下墊	2Cr13
號向座	2Cr13
主閥彈簧	50CrVA
調節彈簧	60S12Mn

波紋管減壓閥流量係數（Cv）：

DN	15	20	25	32	40	50	65	80	100
Cv	1	2.5	4	6.5	9	16	25	36	64

波紋管減壓閥連接尺寸（PN0.6-1.6MPa）：

公稱通徑DN	外形尺寸				連接尺寸
	L		H	H1	PN1.6MPa					PN1.6MPa					PN1.6MPa
	0.6/1.0MPa	1.6MPa	H	H1	D	K	n-Φ	d	C	D	K	n-Φ	d	C	D	K	n-Φ	d	C
15	140	140	290	90	80	55	4-12	40	12	95	65	4-14	45	12	95	65	4-14	45	14
20	140	140	295	98	90	65	4-12	50	12	105	75	4-14	55	14	105	75	4-14	55	14
25	160	160	295	110	100	75	4-12	60	14	115	85	4-14	65	14	115	85	4-14	65	14
32	1080	180	295	110	120	90	4-14	70	14	135	100	4-18	78	16	135	100	4-18	78	16
40	200	200	325	125	130	100	4-14	80	14	145	110	4-18	85	16	145	110	4-18	85	16
50	230	230	325	125	150	110	4-14	90	14	160	125	4-18	100	16	160	125	4-18	100	16
65	280		325	130	160	130	4-14	110	14	180	145	4-18	120	18	180	145	4-18	120	18
80	310		380	160	185	150	4-18	125	16	195	160	4-18	135	18	195	160	8-18	135	20
100	350		380	170	205	170	4-18	145	16	215	180	8-18	155	20	215	180	8-18	155	20
