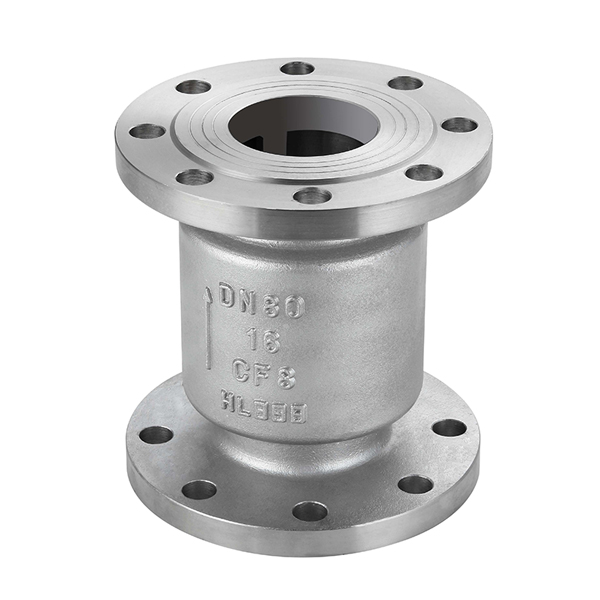

H42H不鏽鋼立式止回閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載止回閥實物圖產品安裝圖紙

下一個[175H48Y/H空排止回閥]上一個：[H40F46襯氟浮球式止回閥]

不鏽鋼立式止回閥概述：

H42H不鏽鋼法蘭立式止回閥正常處於關閉狀態，由於管線中進口端介質的壓力作用，而克服彈簧阻力使閥門開啟。當進口端介質壓力低於出口端時，彈簧將閥芯推向閥座而使閥門關閉，阻止介質逆流，故起止回作用。本閥門由於采用彈簧支撐閥芯，故采用立式安裝。

不鏽鋼立式止回閥性能規範：

技術參數		壓力等級
技術參數		16	20	25	32	35	40	45	50	60	70
工作壓力（Mpa）		≤16	≤20	≤25	≤32	≤35	≤40	≤45	≤50	≤60	≤70
試驗壓力（M）	強度	24	30	37.5	48	52.5	60	67.5	75	90	105
試驗壓力（M）	密封	17.6	22	27.5	35.2	38.5	44	49.5	55	66	77
介質		水、油等
溫度		≤120℃

不鏽鋼立式止回閥主要外形尺寸：

稱壓力 PN	公稱通徑 DN	主要連接尺寸									外形尺寸
稱壓力 PN	公稱通徑 DN	L	D	D 1	D 2	D 6	b	f	f 1	Z-φd	H
1.6MPa	40	200	145	110	85	-	16	2	-	4-18	95
	50	230	160	125	100	-	16	2	-	4-18	105
	65	290	180	140	120	-	18	2	-	4-18	120
	80	310	195	165	135	-	20	3	-	8-18	130
	100	350	215	180	155	-	20	3	-	8-18	140
	125	400	245	210	185	-	22	3	-	8-12	155
	150	480	280	240	210	-	24	3	-	8-23	180
	200	600	335	295	265	-	26	3	-	12-23	215
