YPG全自動反衝洗排汙過濾器

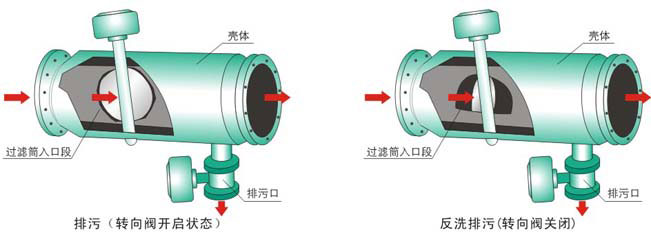

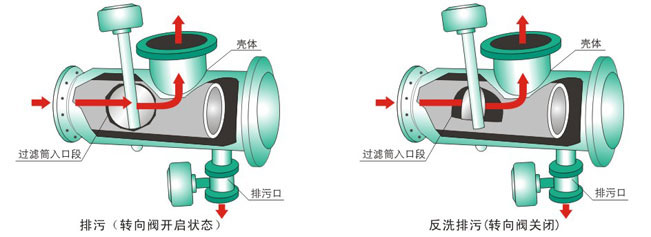

    該過濾器由殼體、不鏽鋼過濾筒網、雜質收集段、雜質排出口及水流轉向閥組成。按安裝型式及水流方向的不同分為直通式和直角式兩種。











1、定時反衝洗排汙
　 定時清洗排汙，可設定時間為2-24小時動作。當定時時間到，電動執行器打開排汙閥，過濾器進行排汙30-60秒，然後電動執行器將轉向蝶閥旋轉90°至阻擋濾筒位，改變水流途徑，進行反衝洗排汙30-60秒。轉向蝶閥複位，繼續排汙3-5秒，然後關閉排汙口。

2、壓差控製排汙
　 壓差控製器動作值可設定為0.03-0.07MPa,當過濾器前後壓差達到壓差控製器設定值時，壓差控製器動作，過濾器排汙閥開啟，30-60秒結束，轉向蝶閥複位，繼續排汙3-5秒，關閉排汙閥。

3、手動控製
　　通過控製箱上按鈕，可直接控製清汙、排汙。

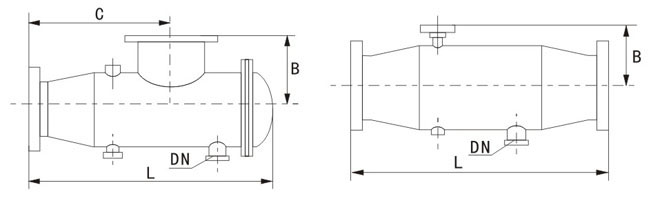

五、全自動反衝洗排汙過濾器型號參數表

型號	L (mm)	B (mm)	C (mm)	處理流量	功率 (W)	排汙口DN
KL-ZPW-L-40	350	120	220	30	300W	15*
KL-ZPW-L-50	382	125	250	35	300W	15*
KL-ZPW-L-65	420	140	285	55	300W	20*
KL-ZPW-L-80	480	150	325	65	400W	25*
KL-ZPW-L-100	710	255	540	130	500W	32*
KL-ZPW-L-125	790	280	615	190	600W	40
KL-ZPW-L-150	860	290	670	320	600W	50
KL-ZPW-L-200	1060	340	830	500	800W	65
KL-ZPW-L-250	1390	390	1030	760	800W	80
KL-ZPW-L-300	1495	425	1105	1100	800W	100
KL-ZPW-L-350	1720	415	1325	1350	1.0KW	125
KL-ZPW-L-400	1950	465	1465	1600	1.2KW	150
KL-ZPW-L-450	2140	510	1645	1800	1.5KW	150
KL-ZPW-L-500	2315	560	1790	2200	2.0KW	150
KL-ZPW-L-600	2660	715	2065	2900	2.5KW	200



型 號	L (mm)	B (mm)	處理流量	功率 (W)	排汙口DN
KL-ZPW-I-40	248	70	30	300W	15*
KL-ZPW-I-50	278	80	35	300W	15*
KL-ZPW-I-65	315	86	55	300W	20*
KL-ZPW-I-80	375	110	65	400W	25*
KL-ZPW-I-100	428	128	130	500W	32*
KL-ZPW-I-125	560	162	190	600W	40
KL-ZPW-I-150	700	189	320	600W	50
KL-ZPW-I-200	870	220	500	800W	65
KL-ZPW-I-250	1080	255	760	800W	80
KL-ZPW-I-300	1280	290	1100	800W	100
KL-ZPW-I-350	1580	330	1350	1.0KW	125
KL-ZPW-I-400	1800	377	1600	1.2KW	150
KL-ZPW-I-450	1860	420	1800	1.5KW	150
KL-ZPW-I-500	2030	462	2200	2.0KW	150
KL-ZPW-I-600	2440	537	2900	2.5KW	200

七、性能特點與安裝

1、全自動反衝洗排汙過濾器運行管理方便、過濾速度高、衝洗簡單可靠、反衝洗能力強。
2、定時或壓差控製方式，可全自動進行過濾器排汙清洗，並保證過濾器的高效使用。
3、控製箱設有過濾器工作狀態、清洗狀態、及故障狀態指示，及相應信號的輸出，操作簡便。
4、衝洗、反衝洗時間可調整，排汙量小於正常工作流量的10%。
5、安裝參照KL-ZPW自動反衝洗排汙過濾器。
6、控製箱安裝在控製室或過濾器附近。
7、按控製箱標示的接線端予標號和接線圖進行接線。注意接地線的正確接地，以確保安全。
