FLJ41H上展式放料閥、下展式放料閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載放料閥實物圖產品安裝圖紙

下一個[BFLJ41H下展式保溫放料閥上展式保溫放料閥]上一個：沒有了

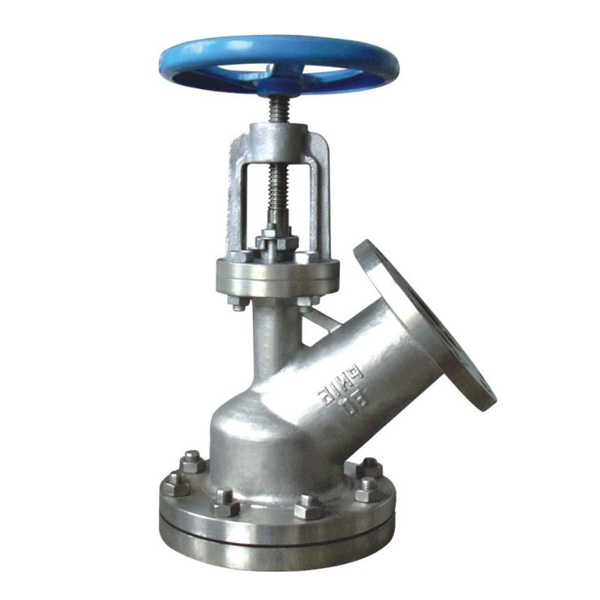

FLJ41H上展式放料閥、下展式放料閥

上展式放料閥、下展式放料閥概述:

放料閥主要用於反映器，儲罐和其他容器的底部排料，借助於閥門底部法蘭焊接於儲罐和其他的底部，因此消除工藝介質通常在容器出口的殘留現象。放料閥根據實際情況的需要，放底結構設計為平底型，閥體為V型，並提供提升和下降兩種工作方式閥瓣。閥體內腔裝有耐衝刷、耐腐蝕的密封圈，在開啟閥門瞬間，可以保護閥體不被介質衝刷、腐蝕，並對密封圈進行特種處理，使表麵硬度達到HRC56-62，具有高耐磨、耐腐蝕的功能。閥瓣密封根據需要時封麵均堆焊有硬質合金，密封副采用線密封，保證密封的可靠性，並可防止結疤。同時，采取短行程閥瓣的設計。在化工、石油、冶金、製藥、農藥、染料、食品加工等行業廣泛使用。各種操作方式，例如，手動，氣動（彈簧複位式、雙作用式、帶手輪和不帶手輪），電動，液動，齒輪等。

型號： FLJ41H
公稱通徑：DN25-200
壓力等級：PN1.6-4.0MPa
材質：碳鋼、不鏽鋼

上展式放料閥、下展式放料閥性能與用途:

本閥門操作方便,開啟自由,運動靈活可靠; 閥瓣裝配維修簡單, 密封結構合理, 密封圈更換方便實用.
結構與原理:
該閥主要由1.閥體, 2.閥瓣, 3.密封圈, 4.閥杆, 5.支架, 6.閥壓蓋, 7.手輪, 8.法蘭, 9.螺母, 10.定位螺釘等零件組成，手輪順轉, 閥門關閉,閥杆向上移動, 此閥為上展式，手輪順轉, 閥門關閉, 閥杆向下轉動, 此閥為下展閥

上展式放料閥、下展式放料閥性能參數:

工作壓力1.6Mpa
工作介質為水, 油液體, 酸堿等
工作溫度為<=175 o C. 不鏽鋼<=320 o C 碳鋼

上展式放料閥、下展式放料閥主要零件材質:

零件名稱	ZG1Cr18Ni9Ti係列	ZG00Cr18Ni10係列	ZG1Cr18Ni12MO 2 Ti係列	ZG00Cr17Ni14MO 2 係列	WCB係列
閥體/閥蓋	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
閥杆	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
閥瓣	ZG1Cr18Ni9Ti	ZG00Cr18Ni10	ZG1Cr18Ni12MO 2 Ti	ZG00Cr17Ni14MO 2	WCB
墊片	304+PTFE	304L+PTFE	316+PTFE	316L+PTFE	石墨+304
螺柱	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	1Cr17Ni2	35CrMoA
螺母	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	1Cr18Ni9Ti	45

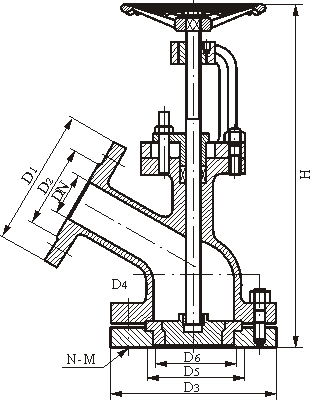

上展式放料閥連接尺寸:

DN	上法蘭		上法蘭	下法蘭	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	80	115	85	-	-
32	135	100	135	100	-	-
40	145	110	145	110	80	60
50	165	125	160	125	85	70
65	180	145	180	145	130	85
80	195	160	195	160	135	95
100	215	180	215	180	160	130
125	245	210	245	210	160	140
150	280	240	280	240	185	165
200	335	295	335	295	/	/

下展式放料閥連接尺寸:

DN	上法蘭		上法蘭	下法蘭	密封座
DN	D1	D2	D3	D4	D5	D6
25	115	85	135	100	70	40
32	135	100	145	110	75	55
40	145	110	160	125	100	65
50	165	125	180	145	85	70
65	180	145	195	160	135	90
80	195	160	215	180	155	130
100	215	180	245	210	195	135
125	245	210	280	245	180	145
150	280	240	335	295	210	185
200	335	295	405	355	/	/
