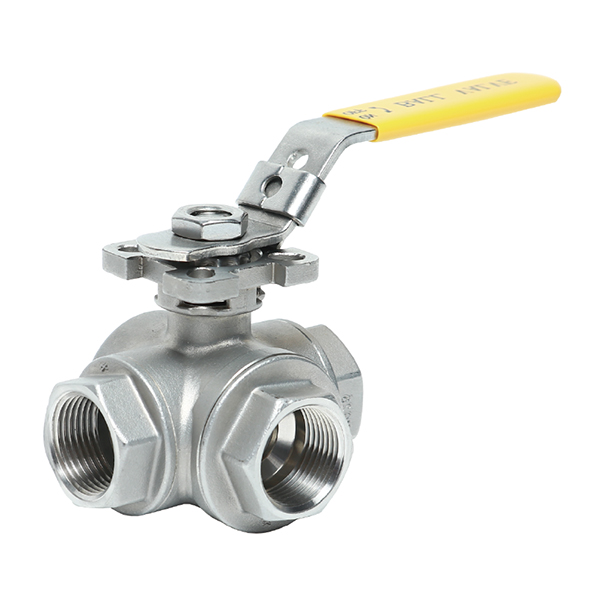

Q14F/Q15F不鏽鋼內螺紋三通球閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載球閥實物圖產品安裝圖紙

內螺紋三通球閥概述
公稱壓力：2.5MPa
適用穩定範圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W。O。G）
螺紋類型:G.NPT.BSPT.BSP.DIN259/2999
內螺紋三通球閥性能參數與主要尺寸

序號NO	零件名稱	材質
1	閥體	不鏽鋼CF8M/CF8
2	閥蓋	不鏽鋼CF8M/CF8
3	球	不鏽鋼CF8M/CF8
4	球墊	聚四氟乙烯PTFE
5	閥杆	不鏽鋼CF8M/CF8
6	填料	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE
9	壓蓋螺母	不鏽鋼CF8M/CF8
10	手柄	不鏽鋼CF8M/CF8
11	流向指示牌	ALUMINUM
12	華司	不鏽鋼CF8
13	螺帽	不鏽鋼CF8
14	鎖定裝置	不鏽鋼CF8
15	皮套	塑料
16	盲蓋	不鏽鋼CF8M/CF8

內螺紋三通球閥L型主要尺寸

SIZE	d	L	H	D1	B	W1	W2	h	重量WT(g)
1/2"	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4"	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1"	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
1 1 / 4 "	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
1 1 / 2 "	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2"	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450

內螺紋三通球閥T型主要尺寸

SIZE

d

L

H

D1

B

F

G

W1

W2

h

重量WT(g)

1/2"

12.7

75

59

126

71.0

235

37.5

22.4

35.0

10-24UNC

530

3/4"

16.0

85

64

126

81.5

390

42.5

22.4

35.0

10-24UNC

725

1"

20.0

100

80

145

102.0

505

51.5

22.4

35.0

10-24UNC

1000

1 1 / 4 "

25.0

115

90

145

108.5

510

57.5

25.4

38.0

10-24UNC

2000

1 1 / 2 "

32.0

125

96

204

121.0

580

63.0

25.4

38.1

1/4-20UNC

3000

2"

38.1

148

106

204

138.5

655

73.0

25.4

38.1

1/4-20UNC

4650
