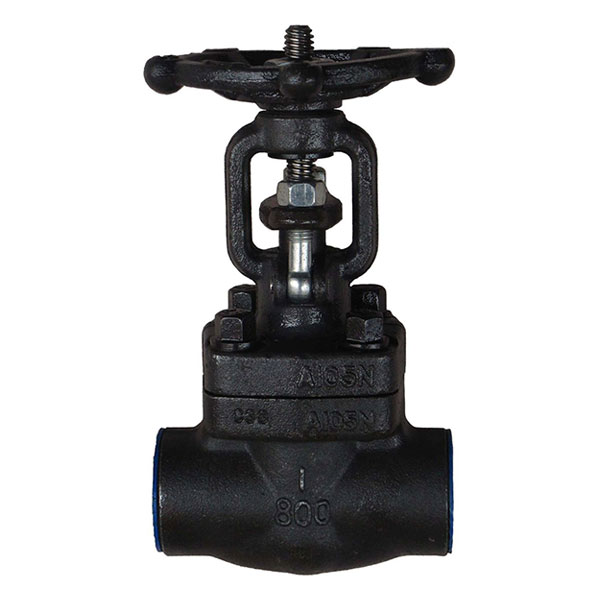

Z11Y/Z61Y鍛鋼閘閥

Z11Y/Z61Y鍛鋼閘閥

Z11Y/Z61Y鍛鋼閘閥概述:

鍛鋼閘閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸麵連接，采用不鏽鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封後焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接.

鍛鋼閘閥有三種閥蓋設計，第一種是螺栓型閥蓋，通過凹凸麵連接，采用不鏽鋼帶與柔性石墨纏繞墊片，按需求也可采用環連接，第二種是焊接型閥蓋，通過螺紋密封後焊接，按需求也可直接采用剛性焊接，第三種是自密封閥蓋，通過螺紋與自密封閥蓋連接。

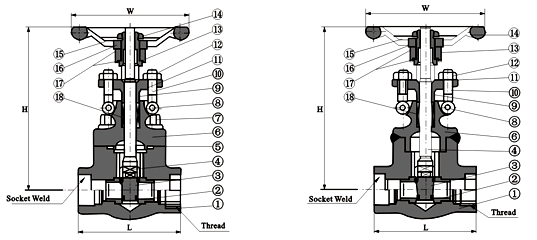

鍛鋼閘閥標準材質細表 : 序號 零件名稱 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 閥體 A105 A182F22 A182F304(L) A182F316(L) 2 閥座 A276420 A276304 A276304(L) A276316(L) 3 閘板 A182F430&410 A182F304 A182F304(L) A182F316(L) 4 閥杆 A182F6 A182F304 A182F304(L) A182F316(L) 5 墊片 316夾柔性石墨 316夾PTFE 6 閥蓋 A105 A276f304 A276F304(L) A276F316(L) 7 螺栓 A193B7 A193B16 A193B8 A193B8M 8 銷釘 A276420 A276 304 9 填料壓套 A276410 A182F304(L) A182F316(L) 10 活節螺栓 A193B7 A193B16 A193B8 A193B8M 11 填料壓板 A105 A182F11 A182F304(L) A182F316(L) 12 螺母 A1942H A1944 A1948 A1948M 13 閥杆螺母 A276420 14 鎖緊螺母 A1942H A1944 A1948 A1948M 15 銘牌 SS 16 手輪 A197 17 墊片 A473431   18 填料 柔性石墨 PTFE 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 —29℃～425℃ —29℃～550℃ —29℃～200℃ 注意:客戶需求的其他材質也可采用.密封麵材料配對客戶指定內件代號決定 CS=碳鋼;AS=合金鋼;SS=不鏽鋼; 鍛鋼閘閥尺寸(MM)和重量(KG) NPS 縮徑 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"   全徑   3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" L 79 79 92 111 120 120 140 178 H(開) 158 158 169 197 236 246 283 330 W 100 100 100 125 160 160 180 200 重量 螺栓式 2.1 2.0 2.3 4.3 5.9 6.9 11.1 15.2 焊接式 1.8 1.7 2.0 3.8 5.1 6.1 10.2 14.2

鍛鋼閘閥標準材質明細表 序號 零件名稱 CStoASTM AStoASTM SStoASTM A105 F22 F304(L) F316(L) 1 閥體 A105 A182F22 A182F304(L) A182F316(L) 2 閥座 A276420 A276304 A276304(L) A276316(L) 3 閘板 A182F430&410 A182F304 A182F304(L) A182F316(L) 4 閥杆 A182F6 A182F304 A182F304(L) A182F316(L) 5 墊片 316夾柔性石墨 316夾PTFE 6 閥蓋 A105 A182F22 A182F304(L) A182F316(L) 7 螺栓 A193B7 A193B16 A193B8 A193B8M 8 銷釘 A276420 A182F304 9 填料壓套 A276410 A182F304(L) A182F316(L) 10 活節螺栓 A193B7 A193B16 A193B8 A193B8M 11 填料壓板 A105 A182F11 A182F304(L) A182F316(L) 12 螺母 A1942H A1944 A1948 A1948M 13 閥杆螺母 A276420 14 鎖緊螺母 A1942H A1944 A1948 A1948M 15 銘牌 SS 16 手輪 A197 17 墊片 A473431 18 填料 柔性石墨 PTFE 適用介質 水、蒸汽、油品等 水、蒸汽、油品等 硝酸、醋酸等 適用溫度 —29℃～425℃ —29℃～550℃ —29℃～200℃ 注意:客戶需求的其他材質也可采用.密封麵材料配對客戶指定內件代號決定 CS=碳鋼;AS=合金鋼;SS=不鏽鋼; 鍛鋼閘閥尺寸(MM)和重量(KG) NPS 縮徑 3/8" 1/2" 3/4" 1" 11/4" 11/2" 2"   全徑   3/8" 1/2" 3/4" 1" 11/4" 11/2" 2" L 92 111 111 120 120 140 178 210 H(開) 169 197 197 236 246 283 330 354 W 100 125 125 160 160 180 200 240 重量 螺栓式 2.5 4.3 4.2 6.6 8.8 12.5 17.2 23.5 焊接式 2.4 4.2 4.0 6.3 8.7 12.1 17.2 22.0

自密封鍛鋼閘閥 900Lb～2500lb

鍛鋼閘閥標準材質明細表

注意:客戶需求的其他材質也可采用.密封麵材料配對客戶指定內件代號決定

CS=碳鋼;AS=合金鋼;SS=不鏽鋼;

鍛鋼閘閥尺寸(MM)和重量(KG)
