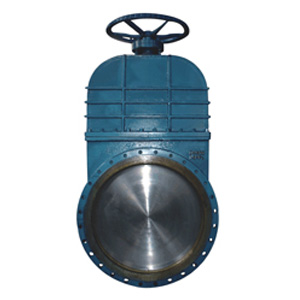

  • 手動暗杆式刀型閘閥

手動暗杆式刀型閘閥

質量穩定:實行全過程質量監控,細致入微,
全方位檢測!
價格合理:高效內部成本控製,減少了開支,
讓利於客戶!
交貨快捷:先進生產流水線,充足的備貨,
縮短了交貨期!

手動暗杆式刀型閘閥


DMZ73X/F/H/Y-6/10/16手動暗杆式刀型閘閥此刀形閘閥是閘閥中的新品種,體積小,重量輕,輕型節材,是汙水、煤漿、糖漿、泥漿、空氣、渣水混合物、供水、造紙、礦山等行業中的理想產品。刀形閘閥采用金屬對金屬的硬密封,或采用金屬對橡膠的軟密封。在開啟和關閉的過程中,閘板與密封麵采用了特殊的設計,摩擦較少,經久耐用。此種刀形閘的上密封突破了常規的密封形式,采用上蓋結構,使得上密封由大麵積的矩形密封改成了小麵積的圓周密封,密封性能大大提高。在圓周密封的基礎上,又采用了目前國際上先進的浮動密封改成了麵積的圓周密封,密封性能大大提高。在圓周密封的基礎上,又采用了目前國際上先進的浮動密封結構,使得上密封達到了與管道同壽命的程度,從而整體上提高了閥門的使用壽命。此種閘閥在手輪頂部加裝封套裝置後,可以使閥門活動部件全部處於封閉狀態,閘板和閥杆的絲杆傳動不會因潤滑油幹枯而卡澀。特別適合在粉塵及幹燥的惡劣環境中長期正常工作。 注:可根據使用單位的環境和要求來設計與生產,適合用戶的安裝和使用。


手動暗杆刀閘閥的標準:

結構長度: GB/T151882-94

法蘭連接: GB/T91131-2000、JB/T79-94

試驗與驗收: GB/T13927-92

DMZ73H-16手動暗杆式刀形閘閥主要零部件材質

閥體、上蓋 碳鋼、不鏽鋼
閘板 不鏽鋼
閥杆 不鏽鋼
密封圈
橡膠、四氟、不鏽鋼、 硬質合金

手動暗杆式刀形閘閥主要性能規範
公稱壓力 PN
殼體試驗 15XPN
密封試驗 11XPN
工作溫度 橡膠≤ 80℃四氟密封≤180℃硬密封≤425℃
運用介質 紙漿、汙水、煤氣等

DMZ73H-16手動暗杆式刀形閘閥主要外形及連接尺寸
公稱壓力 PN(MPa) 公稱通徑 DN(mm) L D D1 D2 H N-M Do
1.0 150 70 280 240 210 475 8-M20 280
200 80 335 295 265 540 8-M20 360
250 85 390 350 320 630 12-M20 360
300 100 440 400 368 780 12-M20 400
350 100 500 460 428 885 16-M20 400
400 110 565 515 482 990 16-M22 400
450 120 615 565 532 1100 20-M22 530
500 130 670 620 585 1200 20-M22 530
600 140 780 725 685 1450 20-M27 600
700 165 895 840 800 1700 24-M27 600
800 190 1010 950 905 2000 24-M30 680
900 200 1110 1050 1005 2300 28-M30 680
1000   1220 1160 115 2780 28-M33 配電動
