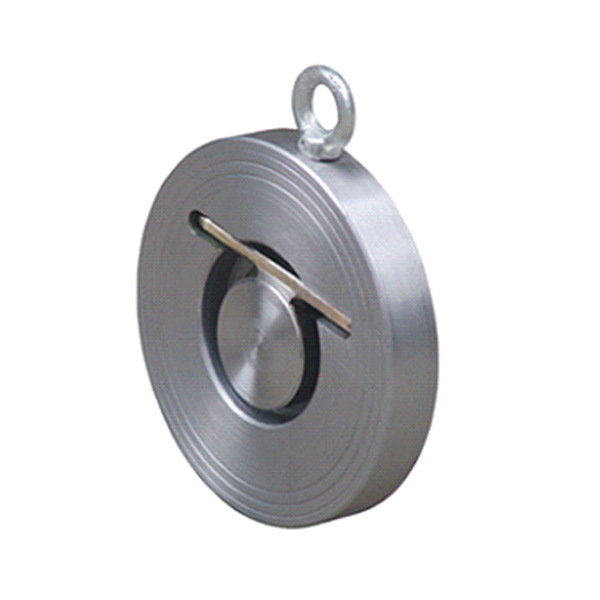

H74H不鏽鋼對夾式止回閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載止回閥實物圖產品安裝圖紙

下一個[H74X I型對夾式薄型止回閥]上一個：[H76H不鏽鋼對夾式蝶形止回閥]

H74H對夾圓型止回閥概述：
　　尼威閥門公司生產的H74Ⅰ型、Ⅱ型對夾圓片式止回閥，是一種超薄形止回閥，它具有結構簡單，外形美觀、重量輕，安裝方便等優點。該閥主要適用於給水係統、石油、化工、冶金等工業部門對有安裝空間限製的場所為適用。

◆ 對夾圓型止回閥主要技術參數：

工作壓力	1.6MPa
工作溫度	t≤400℃
適用介質	油、水、酸堿等液體

◆對夾圓型止回閥主要外形尺寸：

公稱通徑 DN(mm)	d	L		D
公稱通徑 DN(mm)	d	I型	II型	PN1.0	PN1.6	PN2.5	PN4.0
50	25	15	22	109	109	109	109
65	38	15	22	129	129	129	129
80	46	15	22	144	144	144	144
100	72	15	24	164	164	170	170
125	95	16	26	194	194	186	186
150	114	19	29	221	221	226	226
200	140	29	43	275	275	286	293
250	188	29	43	330	331	343	355
300	216	38	50	380	386	403	420
350	263	41	52	440	446	460	477
400	305	51	62	491	498	517	549
450	356	51	62	541	558	567	574
500	406	65	80	596	620	627	631
600	482	70	90	698	737	734	750
