X47W油密封旋塞閥

X47W油密封旋塞閥概述

X47W油密封旋塞閥在閥體和旋塞上有油槽，在旋轉柄上可注入密封脂的止回閥，靠注入密封脂加強密封性能。X47W油密封旋塞閥的閥體和閥蓋連接采用螺栓，閥體和閥蓋間有調整墊，該調整墊既要保證閥體與閥蓋的密封，又要保證旋塞和閥體間密封性能。

X47W油密封旋塞閥主要性能規範

公稱壓力PN(MPa)	試驗壓力PS(MPa)		工作壓力P（MPa）	適用介質	適用溫度(℃)聚四氟乙烯
	殼體	密封
1.0	1.5	1.1	1.0	煤氣、油品	≤100

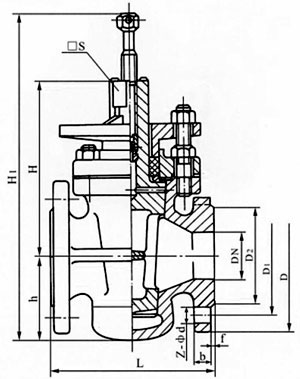

油密封旋塞閥主要尺寸

公稱通徑DN（mm）	尺寸
公稱通徑DN（mm）	L	D	D1	D2	□S	Z-∮d	H1
50	170	160	125	100	32	4-∮18	315
65	220	180	145	120	36	4-∮18	360
80	250	195	160	135	46	4-∮18	455
100	300	215	180	155	50	8-∮18	500
125	350	245	210	185	55	8-∮18	510
150	400	280	240	210	60	8-∮23	605
200	480	335	295	265	60	8-∮23	760
250	530	390	350	320	85	12-∮23	800
300	610	440	400	368	100	12-∮23	820
