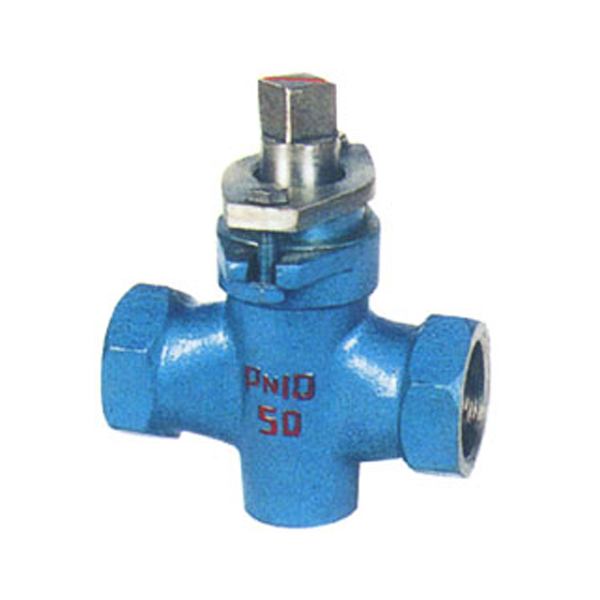

X13W二通不鏽鋼內螺紋旋塞閥
質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
全方位檢測！
價格合理：高效內部成本控製，減少了開支，
讓利於客戶！
讓利於客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
縮短了交貨期！
二通不鏽鋼內螺紋旋塞閥概述
二通不鏽鋼內螺紋旋塞閥的啟閉件是一個有孔的圓柱體，圓柱體與閥杆繞垂直於通道的軸線旋轉，從而達到啟閉通道的目的。主要供開啟和關閉管道和設備介質之用。該閥主要優點：適用於經常操作，啟閉迅速、輕便。流體阻力小。結構簡單，相對體積小，重量輕，便於維修。密封性能好，不受安裝方向的限製，介質的流向可任意。無振動，噪聲小。
【 結構圖 】
二通不鏽鋼內螺紋旋塞閥主要性能規範
|
型號
|
公稱壓力
PN（MPa） |
試驗壓力PS（MPa）
|
適用介質
|
工作溫度（℃）
|
|
|
殼體
|
密封
|
||||
|
X13W-1.0P
|
1.0
|
1.5
|
1.1
|
硝酸、醋酸
|
≤250
|
二通不鏽鋼內螺紋旋塞閥主要尺寸
|
公稱通徑
DN（mm） |
管螺紋
G |
尺寸
|
||||
|
L
|
□S
|
□S1
|
h2
|
H
|
||
|
15
|
1/2
|
85
|
30
|
12
|
26
|
99
|
|
20
|
3/4
|
90
|
36
|
16
|
34
|
124
|
|
25
|
1
|
110
|
46
|
18
|
38
|
133
|
|
32
|
11/4
|
130
|
55
|
18
|
45
|
152
|
|
40
|
11/2
|
150
|
60
|
26
|
55
|
212
|
|
50
|
2
|
170
|
75
|
28
|
74
|
260
|
|
65
|
21/2
|
220
|
90
|
32
|
82
|
295
|
|
80
|
3
|
250
|
105
|
36
|
125
|
327
|
|
100
|
4
|
300
|
140
|
46
|
135
|
425
|
二通不鏽鋼內螺紋旋塞閥主要材料
|
零件名稱
|
閥體
|
塞子
|
填料壓蓋
|
填料
|
|
X13W-1.0P
|
不鏽鋼
|
不鏽鋼
|
不鏽鋼
|
油浸石棉盤根
柔性石墨 |
相關旋塞閥產品係列：
