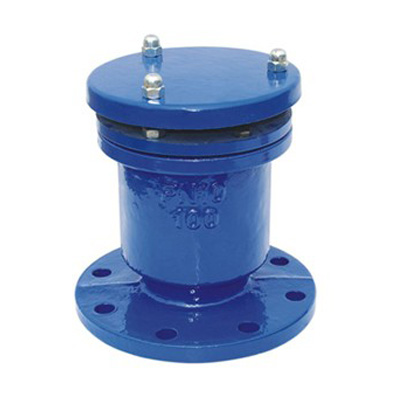

P41X快速排氣閥
■快速排氣閥作用原理
管道在運轉時,浮球停在球碗底部,進行大量排氣,當管內空氣排完,水衝進閥內,經過球碗然後反應浮球,使浮球浮動關閉,管道在正常運轉時,如有少量氣體會集中到閥內到相當程度,閥內水位下降,浮球隨之下降,氣體從小孔排出。如水泵停止,隨時會產生負壓力,浮球隨時下降,進行大量吸氣確保管路安全。
■快速排氣閥主要用途:
本閥適用於工業介質為水的管路上,作為快速排除管道內氣體的設備,以提高輸送水設備的效率和保護管道不致變形破裂,是管道的必備之設備。閥為圓桶狀式閥體,共內部主要有不鏽鋼浮球及塞頭。 本閥裝設於泵埔出口處或送配水管線中,用以大量排除管道中的集結之空氣,以增進水管及抽水機使用效率,且與管內一旦出現負壓時,此閥能迅速吸入空氣,以保管線因負壓所產生損壞。
■快速排氣閥主要特點
1、能夠排除管道中的氣體,減少阻力節約能源。
2、當管道負壓時,本產品能快速自動吸入空氣防止管道破裂。
3、排氣能力是普通雙孔排氣閥多倍。
4、浮球托架為不鏽鋼,使用壽命長,安全可靠。
P41X快速排氣閥排氣量表 (按每秒流速成1.5-3.0米計算)
規格 | 25 | 50 | 80 | 100 | 150 | 200 |
立方米/小時 | 4-8 | 11-22 | 22-40 | 42-60 | 61-122 | 83-166 |

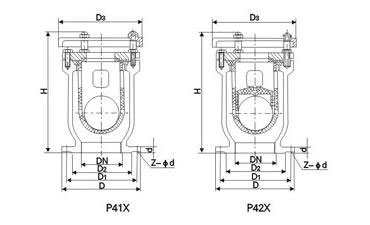

P41X快速排氣閥主要外型連接尺寸參數
公稱通徑 (DN) |
D | D1 | D2 | D3 | H | Z-Φd |
25 | 115 | 85 | 65 | 140 | 285 | 4-14 |
50 | 160 | 125 | 102 | 200 | 340 | 4-14 |
80 | 195 | 160 | 135 | 230 | 490 | 4-18 |
100 | 215 | 180 | 158 | 250 | 545 | 4-18 |
150 | 280 | 240 | 212 | 300 | 615 | 8-23 |
200 | 335 | 295 | 268 | 380 | 730 | 8-23 |
