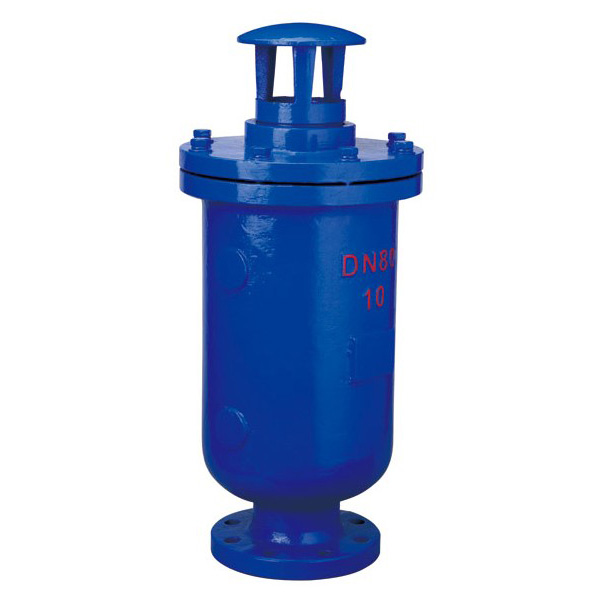

SCAR复合式污水排气阀
全方位检测！
让利于客户！
缩短了交货期！
SCAR复合式污水排气阀概述:

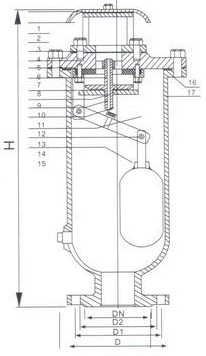

SCAR复合式污水排气阀原理与CARX复合式排气阀相同，只是将结构略作改动，即将阀体加高，杠杆机构稍微改动（如图）。这样控制部分降低，使污物只在阀体下部，不会缠绕上部排气部分机构，不影响排气，不致漏水，排气量与CARX型相同。
SCAR复合式污水排气阀连接尺寸:
|
公称通径 DN(mm) |
D |
D1 |
D2 |
H |
Z-∮d |
|
50 |
160 |
125 |
205 |
495 |
4-18 |
|
80 |
195 |
160 |
270 |
600 |
4-18 |
|
100 |
215 |
180 |
285 |
760 |
8-18 |
|
150 |
280 |
240 |
340 |
860 |
8-22 |
|
200 |
335 |
295 |
400 |
1010 |
8-22 |
|
250 |
390 |
350 |
465 |
1210 |
12-22 |
