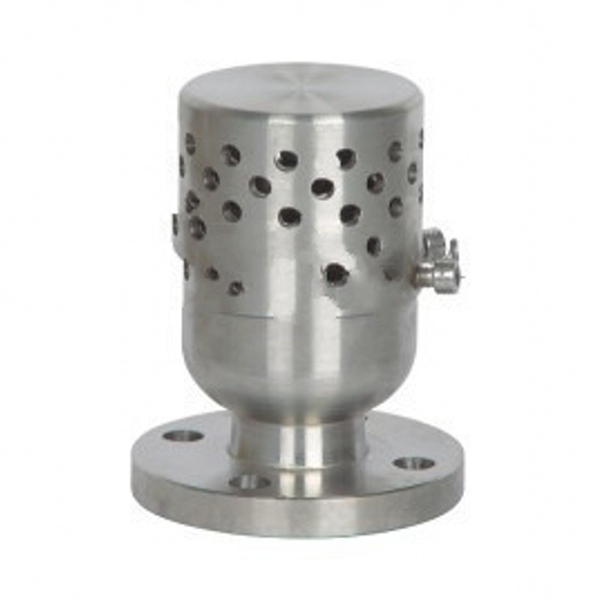

NWA72W真空負壓安全閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載安全閥實物圖產品安裝圖紙

下一個[GA41H、A51H單杠杆安全閥]上一個：[A38Y.A37Y.A43Y雙聯彈簧式安全閥]

真空安全閥適用於溫度≤200℃的負壓係統，當容器內負壓超過允許值時，該閥自動開啟，吸入空氣；當容器內負壓達到允許值時，該閥自動關閉，從而保護設備及係統。安裝在正常非負壓係統，當容器和係統的放散閥未打開，產生負壓時，此閥自動開啟。

真空負壓安全閥主要零部件材料

NO.	零件名稱	NFA72W-P材料	NFA72W-R材料
1	閥體	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
2	閥座	1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
3	調節圈	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
4	閥蓋	ZG1Cr18Ni9Ti	1Cr18Ni9Ti
5	閥杆	1Cr18Ni9Ti	1Cr18Ni12Mo2Ti
6	彈簧	50CrVA	50CrVA包覆氟塑料

工作溫度	≤200℃
適用介質	NFA72W-10P適用於硝酸類介質
適用介質	NFA72W-10R適用於醋酸類介質

真空負壓安全閥外形尺寸和連接尺寸

公稱通徑	尺寸
公稱通徑	D	D1	D2	Z-?d	b	f1	H
15	95	65	45	4-14	14	2	110
20	105	75	55	4-14	16	2	130
25	115	85	65	4-14	16	2	150
32	140	100	78	4-18	18	2	180
40	150	110	85	4-18	18	3	200
50	165	125	100	4-18	20	3	221
80	200	160	135	4-18	22	3	245
100	220	180	155	8-18	22	3	253
125	250	210	185	8-18	24	3	280
150	285	240	210	8-23	24	3	329
200	340	295	265	8-23	26	3	377
250	395	350	320	12-23	28	3	440
