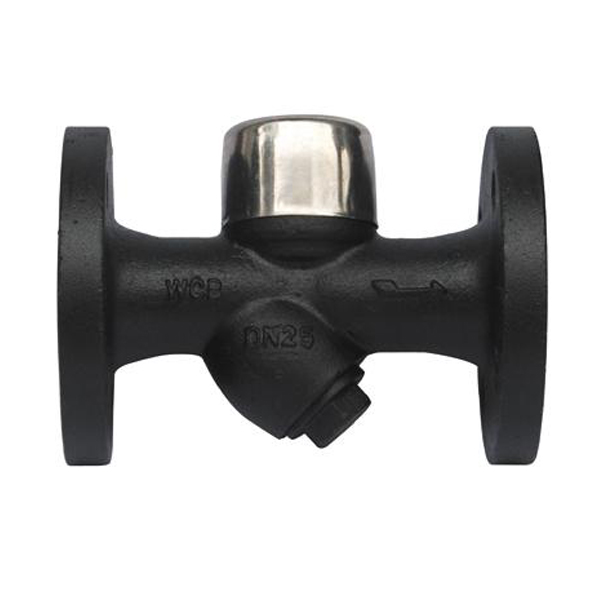

CS49H圓盤式蒸汽疏水閥
全方位檢測！
讓利於客戶！
縮短了交貨期！
CS49H圓盤式蒸汽疏水閥原理：
在過熱蒸汽管線上如果沒有凝結水產生，疏水閥不會開啟，工作質量高。閥體為合金鋼，閥心為硬質合金，該閥高允許溫度為550℃，經久耐用，使用壽命長，是高壓、高溫過熱蒸汽專用疏水閥。
圓盤式蒸汽疏水閥是根據伯努力熱動力原理，利用蒸汽和凝結水的熱動力學不同的特性，引起動能和勢能動靜壓變化。使動作件閥片上下壓差變化，啟動閥片開啟和關閉，從而達到阻汽排水目的。
CS49H圓盤式蒸汽疏水閥特點
體積小，重量輕，不受安裝位置的限製。
全部材質均為不鏽鋼件，經久耐用，耐腐蝕。
在室外不怕冷凍，能耐水擊，耐過熱。
過冷度為 8 ℃ ，漏汽率小於實際排量 3% ，大背壓 50% 。
結構簡單，安裝維修方便。
圓盤式蒸汽疏水閥主要性能以及零部件
|
部件名稱 |
CS19W-16-40C |
CS49W-16-40C |
|
閥 體 |
3Cr13 |
3Cr13 |
|
閥蓋、螺塞 |
2Cr13 |
2Cr13 |
|
閥 片 |
3Cr13 |
3Cr13 |
|
過 濾 網 |
304 |
304 |
|
部件名稱 |
CS19H-16C-40C |
CS49H-16C-40C |
|
閥 體 |
WCB |
WCB |
|
閥蓋、螺塞 |
WCB |
WCB |
|
閥 片 |
3Cr13 |
3Cr13 |
|
過 濾 網 |
304 |
304 |
圓盤式蒸汽疏水閥型號規格外型尺寸表
產品型號 公稱通徑 連接方式 工作壓力 高允許 外形尺寸 L H H2 W CS49W-16-40C CS49H-16-40C 15 法蘭 0.05-4.0 425 150 58 47 61 20 法蘭 0.05-4.0 425 150 58 47 61 25 法蘭 0.05-4.0 425 160 62 43 61 32 法蘭 0.05-40 425 210 78 52 79 40 法蘭 0.05-40 425 230 80 55 79 50 法蘭 0.05-40 425 230 80.5 64.5 79 65 法蘭 0.05-40 425 280 100 82 85 80 法蘭 0.05-40 425 310 118 92 110 100 法蘭 0.05-40 425 460 128 102 110 CS19W-16-40C CS19H-16-40C 15 螺紋 0.05-40 425 80 47 54 47 20 螺紋 0.05-40 425 90 52 59 57 25 螺紋 0.05-40 425 95 59 62 57 32 螺紋 0.05-40 425 105 70.5 89.5 80 40 螺紋 0.05-40 425 110 70.5 89.5 80 50 螺紋 0.05-40 425 120 70.5 104.5 80 CS69W-16-40C CS69H-16-40C 15 承插焊 0.05-40 425 80 47 54 47 20 承插焊 0.05-40 425 90 52 59 57 25 承插焊 0.05-40 425 95 59 62 57 32 承插焊 0.05-40 425 105 70.5 89.5 80 40 承插焊 0.05-40 425 110 70.5 89.5 80 50 承插焊 0.05-40 425 120 70.5 104.5 80
(mm)
範圍
(Mpa)
溫度
( ℃ )
相關疏水閥產品係列：
尼威閥門使用和保養
應確認閥體的材料、壓力和溫度的大值能否滿足工況所需。
在安裝前必須清洗管路，除去雜物。
安裝位置應盡可能靠近加熱設備。
應水平安裝在管路的低點，流向與閥體上標注的方向一致。
每台加熱設備要各自安裝疏水閥，以免相互影響。
在保證係統能安全運行時，緩慢開啟疏水閥前的閥門，使其逐漸升溫至正常狀態.
要定期保養，保證疏水閥正常工作。
