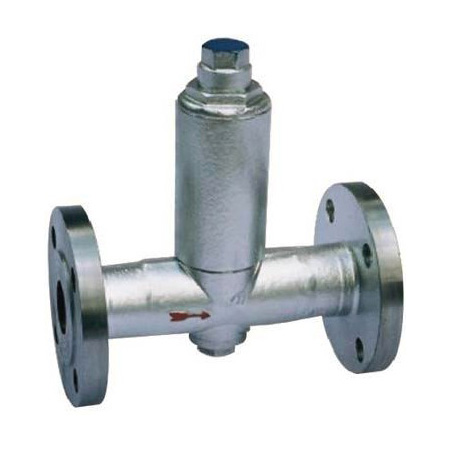

CS44F/H液體膨脹式疏水閥
液體膨脹式疏水閥概述
液體膨脹式疏水閥是熱靜力型疏水閥中經濟實驗用的節能型疏水閥。它的優點是：體積小，重量輕，不怕凍，能自動排空氣，任意位置都可安裝；背壓率大於 80% ，不鏽鋼波紋管伸縮量大，好調整，該閥設有調整螺栓，可根據需要調節使用溫度，一般過冷度低於飽和溫度 18 ℃ -40 ℃ 。
波紋管式疏水閥適用於蒸汽管網伴熱、儀表伴熱、生活采暖和允許存有高溫凝結水的加熱設備疏水，使用範圍很廣。
液體膨脹式疏水閥特點
1.不鏽鋼玻紋管堅固耐用，使用壽命長。
2.可調整凝結水的排放溫度，利用顯熱，節能效果顯著。
3.閥前始終有凝結水，形成可靠的水封，無蒸汽泄漏。
4.液體膨脹式疏水閥不受震動、蒸汽壓力波動和水錘的影響。
5.液體膨脹式疏水閥可任意角度安裝，不受安裝方位限製，並且排空氣性能優良。
6.液體膨脹式疏水閥結構簡單，並帶有過濾裝置，方便安裝和維護。
液體膨脹式疏水閥工作原理
液體膨脹式疏水閥的內部結構是一個不鏽鋼波紋管為主要動作元件，內充一種汽化溫度低於水飽和溫度的液體。當裝置啟動時，管道出現冷卻凝結水，波紋管內液體處於冷凝狀態，閥心在彈簧的彈力下處於開啟位置。當冷凝水溫度漸漸升高，波紋管內充液開始蒸發膨脹，內壓增高，變形伸長，帶動閥心向關閉方向移動，在冷凝水達到飽和溫度之前，疏水閥完全關閉。閥前始終存有高溫凝結水，無蒸汽泄漏，節能效果好。

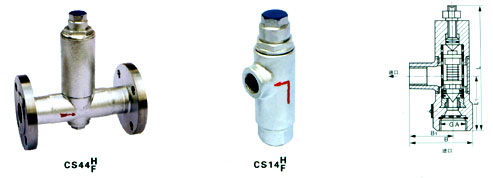

液體膨脹式疏水閥型號規格外型尺寸表
|
產品型號 |
能 徑 |
連接方式 |
工作壓力 |
排水溫度 |
高允許 |
閥體 |
外型尺寸 |
|||
|
L |
H1 |
H2 |
W |
|||||||
|
CS14F-16C (角式) |
15 |
螺紋 |
0.01-1.6 |
60-120 |
220 |
WCB |
61.5 |
79 |
||
|
20 |
61.5 |
79 |
||||||||
|
25 |
61.5 |
79 |
||||||||
|
CS14F-16C (直通式) |
15 |
螺紋 |
0.01-1.6 |
60-120 |
200 |
HT200 |
90 |
110 |
30 |
42 |
|
20 |
90 |
110 |
30 |
42 |
||||||
|
25 |
95 |
110 |
33 |
46 |
||||||
|
CS44F-16C |
15 |
法蘭 |
0.01-1.6 |
60-120 |
220 |
WCB |
150 |
24.5 |
165 |
42 |
|
20 |
150 |
24.5 |
165 |
42 |
||||||
|
25 |
160 |
24.5 |
165 |
46 |
||||||
|
32 |
210 |
143 |
31 |
61 |
||||||
|
40 |
230 |
147 |
35 |
61 |
||||||
|
50 |
230 |
151 |
39 |
61 |
||||||
