G41J襯膠隔膜閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！
價格合理：高效內部成本控製，減少了開支，
讓利於客戶！
交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！
下一個[EG41J英標隔膜閥]上一個：[G41F46襯氟隔膜閥]

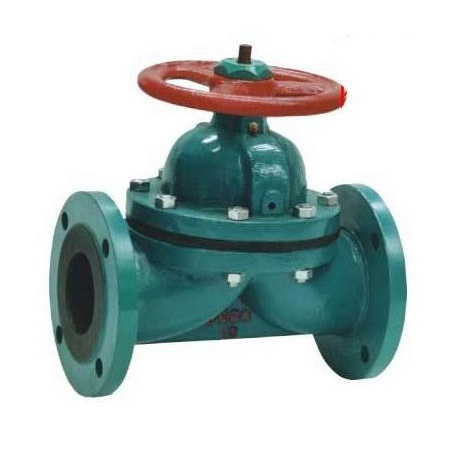

G41J襯膠隔膜閥





隔膜閥是一種特殊形式的具有截斷功能的閥門，其啟閉件由鋼質閥瓣與軟質材料（橡膠和氟塑料複合）製成的隔膜組成，並將閥體內腔隔開以達到截斷管內介質之目的。
基本結構

1、複合隔膜將閥體下部腔與閥蓋內腔隔開，並與之形成直流通道，使隔膜上部的閥杆，閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。

2、做為執行元件的膜件由於頻繁的啟閉易產生疲勞斷裂，應視工況，介質特性進行定期更換。

3、塑料的防腐性能及推薦使用溫度見“閥門及管路附件塑料襯裏性能表。”

襯膠隔膜閥設計規範

遵循GB/T 12239，BS 5156標準

襯膠隔膜閥驅動方式

手動襯膠隔膜閥、氣動襯膠隔膜閥(常開或常閉)、電動襯膠隔膜閥


襯膠隔膜閥主要零部件材料表
序號 零件名稱 灰鑄鐵 鑄鋼 不鏽耐酸鑄鋼 超低碳不鏽耐酸鑄鋼
Z C P R PL RL
1 閥體/閥蓋 HT250 WCB CF8 CF8M CF3 CF3M
2 閥瓣/閥杆 25 2Cr13 1Cr18Ni9 1Cr18Ni12Mo2Ti 00Cr18Ni10 00Cr17Ni14Mo2
3 襯裏/閥座 PCTEF(F3),FEP(F46),PFA(可溶F4),PP,PO
4 隔膜 FEP(F46)/CR（氯丁橡膠）PFA(可溶F4)/FPDM（乙丙橡膠）
5 支架 PTFE(F4) CF8 CF8
6 閥杆螺母 ZCuAl10Fe3 ZCuAl10Fe3 ZCuAl10Fe3
7 緊固螺栓 35 1Cr17Ni2 1Cr18Ni9Ti
8 螺母 45 0Cr18Ni9 0Cr18Ni9
9 手輪 WCB WCB WCB
襯膠隔膜閥主要外形和連接尺寸
公稱通經 L D D1 D2 f b Z-φd D D1 D2 f b Z-φd
DN(mm) NPS(inch) PN1.0MPa PN1.6MPa
15 1/2 125 80 55 40 2 12 4-φ12 95 65 45 2 14 4-φ14
20 3/4 135 90 65 50 2 14 4-φ12 105 75 55 2 16 4-φ14
25 1 145 100 75 60 2 14 4-φ12 115 85 65 2 16 4-φ14
32 5/4 160 120 90 70 2 16 4-φ14 135 100 78 2 18 4-φ18
40 3/2 180 130 100 80 3 16 4-φ14 145 110 85 3 18 4-φ18
50 2 210 140 110 90 3 16 4-φ14 160 125 100 3 20 4-φ18
65 5/2 250 160 130 110 3 16 4-φ14 180 145 120 3 20 4-φ18
80 3 300 185 150 125 3 18 4-φ18 195 160 135 3 22 4-φ18
100 4 350 205 170 145 3 18 4-φ18 215 180 155 3 22 8-φ18
125 5 400 235 200 175 3 20 8-φ18 245 210 185 3 24 8-φ18
150 6 460 260 225 200 3 20 8-φ18 280 240 210 3 24 8-φ23
200 8 570 315 280 255 3 22 8-φ18 335 295 265 3 26 8-φ23
250 10 680 370 335 310 3 24 12-φ28 390 350 320 3 28 12-φ23
300 12 790 435 395 362 4 24 12-φ23 440 400 368 4 28 12-φ23
