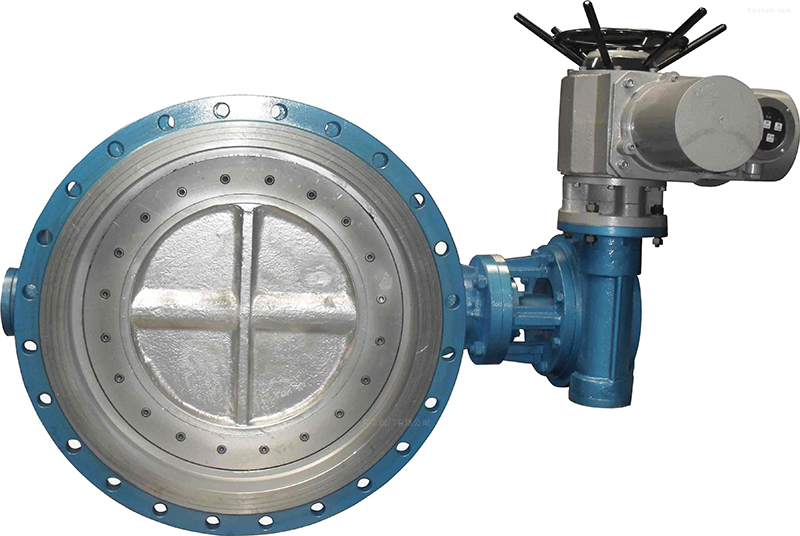

D943H硬密封電動蝶閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載蝶閥實物圖產品安裝圖紙

硬密封電動蝶閥特點

1、尼威蝶閥結構簡單、緊湊、重量輕、易於安裝和拆卸、維修方便；
2、尼威蝶閥采用不鏽鋼“U”型密封圈，具有一定的彈性無論在高溫、低溫的情況下，它與蝶板均具有優良的密封性；
3、尼威蝶閥的三維偏心距，經過嚴格的計算，“U”型密封圈與蝶板幾乎無磨擦，使用壽命長，並具有越關越緊的功能；
4、蝶板密封麵采用堆焊鈷基硬質合金，密封麵耐磨損，使用壽命長；
5、尼威蝶閥結構獨特，“開關”僅需轉動閥杆90°即可完成。操作靈活、方便、省力、不受介質壓力的高低影響，密封性能可靠；
6、耐高溫、耐低溫、耐腐蝕性。

硬密封電動蝶閥采用標準

設計標準 :GB/T12238-1989
法蘭連接尺寸:
GB/T9113.1-2000；GB/T9113.2-2000
GB/T9115.1-2000；GB/T9115.2-2000
結構長度:GB/T12221-1989
壓力試驗:GB/T13927-1992；JB/T9092-1999

硬密封電動蝶閥執行機構

類型：CH係列特點：
1.功能強勁:智能型、調節型、開關式。
2.體積小巧：體積僅相當於同類產品的35%左右。
3.使用方便：采用單相電源，接線簡單；采用獨創的球型凸出結構，使觀察更方便；免加油免點檢、防水防鏽、任意角度安裝。
4.保護裝置有雙重限位、過熱保護、過載保護。全行程時間15秒、30秒、45秒、60秒。及帶手動功能。

一、硬密封電動蝶閥主要技術參數

公稱通徑	DN(mm)	50~1200
公稱壓力	PN(MPa)	0.6	1.0	1.6	2.5	4.0
試驗壓 Ps(MPa)	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性等。
適用溫度	碳鋼：-29℃~425℃　不鏽鋼：-40℃~600℃

二、硬密封電動蝶閥主要零件的材質

零件名稱	材料
閥體	鑄鐵、鑄鋼、不鏽鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼（鍍硬鉻）、不鏽鋼、鉻鉬鋼
密封圈	不鏽鋼、聚內脂、抗磨材料
閥杆	2Cr13、1Cr13不鏽鋼、鉻鉬鋼
填料	柔性石墨

公稱通徑		結構長度（標準值）		外形尺寸（參考值）										連接尺寸（標準值）
公稱通徑		L		H	Dt343H			Dt643H			Dt943H			PN4.0MPa
毫米	英寸	短	長	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d
50	2	108	150	112	350	180	200				530	250	255	165	125	4-18
65	2 1/2	112	170	115	370	180	200	625	355	92	550	250	255	185	145	8-18
80	3	114	180	120	380	180	200	625	355	92	565	250	255	200	160	8-18
100	4	127	190	138	420	180	200	645	355	92	600	250	255	235	190	8-22
125	5	140	200	164	460	180	200	675	550	138	640	250	255	270	220	8-26
150	6	140	210	175	555	270	280	715	550	138	705	300	315	300	250	8-26
200	8	152	230	208	605	270	280	800	550	138	775	300	315	375	320	12-30
250	10	165	250	243	680	270	280	850	550	138	945	300	315	450	385	12-33
300	12	178	270	283	800	380	420	925	450	220	1070	300	315	515	450	16-33
350	14	190	290	310	830	380	420	1035	450	220	1140	300	315	580	510	16-36
400	6	216	310	350	915	450	470	1070	650	280	1210	300	315	660	585	16-39
450	8	222	330	380	960	480	490	1190	650	280	1335	575	714	685	610	20-39
500	20	229	350	410	1020	480	490				1415	575	714	755	670	20-42
