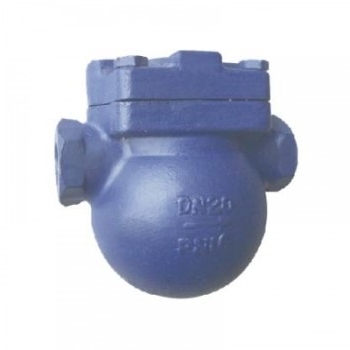

FT14杠杆浮球式蒸汽疏水閥

質量穩定：實行全過程質量監控，細致入微，
全方位檢測！

價格合理：高效內部成本控製，減少了開支，
讓利於客戶！

交貨快捷：先進生產流水線，充足的備貨，
縮短了交貨期！

產品說明書下載疏水閥實物圖產品安裝圖紙

下一個：沒有了上一個：[CS49H-KRF3高溫高壓圓盤式疏水閥]

一、杠杆浮球式蒸汽疏水閥工作原理

該閥鋼啟動時，自動排空氣裝置迅速排除係統中不凝結氣體，當蒸汽和熱凝結水進入後，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水位的變化而作升降，帶動杠杆調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時浮球靠自重下降，驅使杠杆帶動閥芯關閉排水閥座孔。

二、杠杆浮球式蒸汽疏水閥性能和優點缺點

杠杆浮球式蒸汽疏水閥優點：在高負荷和低負荷時都能工作自如。杠杆結構使運動部件磨損小化，自帶自動排空氣裝置具有良好的排空氣性能，能夠適應負荷及壓力的快速及大幅度波動，因此是帶自動溫度控製的設備或製程疏的佳選擇。帶破蒸汽汽鎖裝置的杠杆浮球浮球式疏水閥是可能存在蒸汽汽鎖的設備疏水的唯一選擇。

缺點：暴露在低溫環境下可能會受冰凍影響。

三、杠杆浮球式蒸汽疏水閥連續排水量表

FT14 DN15～25 疏水閥的工作壓差（△P）.kg/cm² 公斤/小時（kg/h）
Bar kg	0.1	0.3	0.5	1	2	3	5	7	9	10	12	15
2K	650	775	960	1125	1250
7K	370	460	610	700	790	925	1030	4400
10K	270	370	475	540	600	700	800	890	1000	1075
15K	170	260	320	370	405	475	535	585	690	780
FT14 DN32～50 疏水閥的工作壓差（△P）.kg/cm² 公斤/小時（kg/h）
Bar kg	0.1	0.3	0.5	1	2	3	5	7	9	10	12	15	17
1K	2450	3050	4375	5500
2K	1320	2270	2950	3650	1550
5K	1000	1300	1650	2300	3050	3550	4400
9K	850	1100	1300	1700	2350	3250	3510	4200	4800
12K	750	950	1150	1500	1950	2500	3000	3400	4050	4300	4430
17K	510	800	950	1350	1780	2250	2500	2850	3250	3600	3900	4200	4350
FT14 DN65～80 疏水閥的工作壓差（△P）.kg/cm² 公斤/小時（kg/h）
Bar kg	0.1	0.3	0.5	1	2	3	5	7	9	10	12	15	17
1K	4900	7100	8750	11000
2K	2650	4550	5900	7300	9100
5K	2000	2700	3300	4550	6100	7100	8950
9K	1700	2150	2640	3545	4780	6500	7040	8450	9545
12K	1550	1900	2250	2950	3860	5000	5900	6830	8120	8630	8860
17K	1090	1590	1900	2730	3550	4500	5000	5700	6500	7100	7950	8400	8600
FT14/FT44 DN100 疏水閥的工作壓差（△P）.kg/cm² 公斤/小時（kg/h）
Bar kg	0.1	0.3	0.5	1	2	3	5	7	9	10	12	15
2K	11000	14900	16700	19100	21600
7K	5900	8800	10700	12700	15500	17400	20700	23600
10K	5100	7100	8200	9900	12300	15100	17300	20000	22100	23400
15K	4200	6100	7000	8350	9750	10700	12200	13800	15600	16400	17800

注：①表中的K值代表了相應壓力下的閥座的編號，②壓差是指疏水閥入口端與出口端的壓力差，③排量是指蒸汽凝結水在單位小時內連續排放的量。

四、杠杆浮球式蒸汽疏水閥主要安裝連接尺寸（單位：mm）

型號	公稱壓力 (MPa)			公稱通徑 (DN)	L	H	H1	Ф	W
FT14	1.6	2.5	4.0	15	121	145	51	96	107
				20	121	145	55	96
				25	145	166	100	117
				32～50	270	238	158	176	147
FT44	1.6	2.5	4.0	15	150	147	51	96	107
				20	150	147	55	96
				25	160	166	100	117
				32～50	270	238	158	176	147
				65	270	238	158	176	210
				80～100	350	300	190	210	210
