氣動調節閥相關附件的選擇

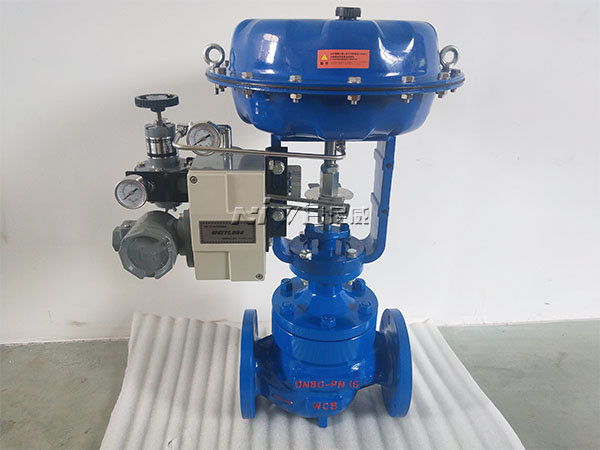

    氣動調節閥是自動化控製過程儀表的重要環節之一，正確的選型對係統的正常運行至關重要，氣動調節閥的選型除了壓力、溫度、口徑、材質以及調節閥結構形式等常用的參數需要落實，還要注意相關的附件，氣動調節閥的主要附件有：閥門定位器、電磁閥、閥位反饋、空氣過濾減壓閥、保位閥、氣動繼動器等，下麵分別描述主要附件的選型原則：

一、閥門定位器

      閥門定位器是氣動執行器的主要附件，它與氣動執行器配套使用，用來提高閥門的位置精度，克服閥杆摩擦力和介質不平衡力的影響，從而保證閥門按照調節器來的信號實現正確定位。閥門定位器用來把4-20mA的控製信號轉換成氣壓信號給氣動執行器，從而驅動調節閥進行調節功能。閥門定位器分為機械式定位器和智能型定位器，智能型定位器比機械式控製精度要高，耗氣量也低，另外還可以帶HART協議功能。

二、電磁閥

     當係統需要實現程序控製或兩位控製時，需要配用電磁閥。選用電磁閥時，除要考慮交、直流電源及電壓、頻率外，必須注意電磁閥與調節閥作用型式的關係，可配用“常開型”或“常閉型”。
     如果要求加大電磁閥的容量，來縮短動作時間，可以並列使用兩台電磁閥或把電磁閥作為先導閥與大容量氣動繼動器組合使用。

三、氣動繼動器

     氣動繼動器是一種功率放大器，它能將氣壓信號送到較遠的地方，消除由於信號管線加長所帶來的滯後，主要用於現場變送器與中央控製室的調節儀表之間，或在調節器與現場調節閥之間，還有一種作用就是放大或縮小信號。

四、轉換器

     轉換器分為氣-電轉換器和電-氣轉換器，其功能是實現氣、電信號之間一定關係相互轉換，主要用於在用電訊號操縱氣動執行機構時將0～10mA或4～20mA電訊號轉換或0～100KPa氣訊號轉換成0～10mA或4～20mA電訊號。

五、空氣過濾減壓閥

      空氣過濾減壓閥是工業自動化儀表中的一種附件，其主要功能是將來自空壓機的壓縮空氣進行過濾淨化並將壓力穩定在所需要的數值上，可用於各類氣動儀表、電磁閥、氣缸、噴塗設備及小型氣動工具的供氣源和穩壓裝置。

六、自鎖閥（保位閥）

      自鎖閥是保持閥位的一種裝置。氣動調節閥當氣源發生故障時該裝置能將氣源訊號切斷，使膜室或氣缸的壓力訊號保持在故障前一瞬間的狀態，這樣就使閥位也維持在故障前的位置上，起到保位作用。

七、閥位傳送器

       當調節閥遠離控製室時為了不到現場就能準確了解閥的開關位置，就要配備閥位傳送器，即將閥開度的機構位移量，按一定規律轉換成電訊號送到控製室，此訊號可以是反映閥門任何開度的連續信號，也可以認為是閥門定位器的逆動作。

八、行程開關（回訊器）

     行程開關反映閥門開關兩個極端位置，並同時送出指示訊號的裝置，控製室可以根據此訊號，叛斷閥門的開關狀態以便采取相應措施。
