電動調節閥的結構與作用

隨著工業發展需要，電動調節閥的出現比氣動調節閥要晚些，但是其使用範圍卻越來越廣泛。因為不需要氣源，安裝使用比較方便，隻要接通電源和控製信號就可以工作了，以下小編為大家介紹電動調節閥的結構與作用。

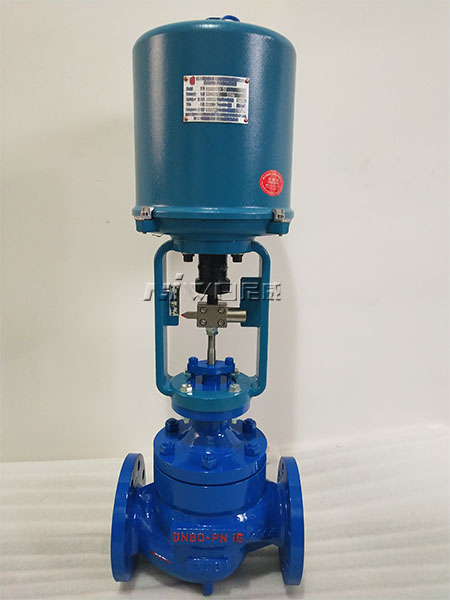

圖一

圖1是電動調節閥的典型外形，它由兩個可拆分的執行機構和調節閥（調節機構）部分組成。上部是執行機構，接受調節器輸出的0～10mADC或4～20mADC信號，並將其轉換成相應的直線位移，推動下部的調節閥動作，直接調節流體的流量。各類電動調節閥的執行機構基本相同，但調節閥（調節機構）的結構因使用條件的不同類型很多，常用的是直通單閥座和直通雙閥座兩種。
電動調節閥是由調節閥體配以不同的電動執行器組成的工業現場執行儀表，它接受調節器輸出的4-20mA或者脈衝信號,來進行閉環控製，實現對流量、壓力、溫度、液位等參數的自動控製，並且可以選擇智能型電動執行器，與DCS、PLC等實現數字傳輸,組成更加智能的控製係統。電動調節閥的電源電壓有220V和380V兩種，電動調節閥,電動單座調節閥,電動小流量調節閥的流量特性有等百分比、線性、快等三種。
