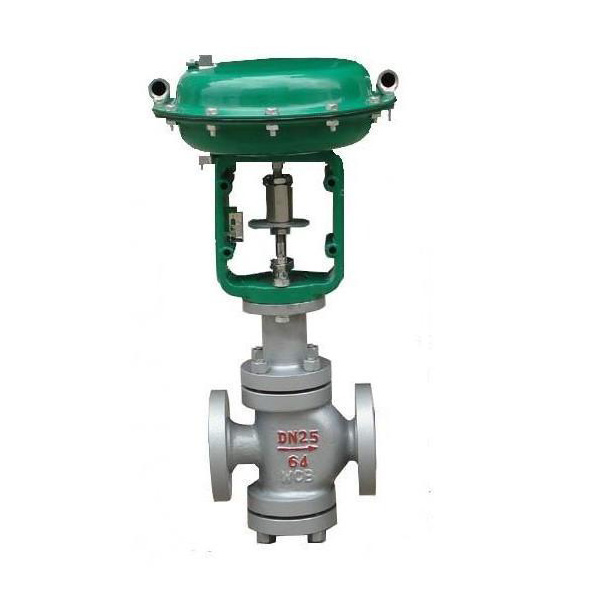

ZJHN氣動薄膜雙座調節閥概述
ZJHN氣動薄膜雙座調節閥采用雙號導向結構，配用多彈簧招執機構。具有結構緊湊、重量輕、動作靈敏、閥容量大、流量特性精確、拆裝方便等優點。廣泛應用於精確控製氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位保持在給定值。特別適用於壓差較大，允許泄漏也較大且不是很清潔的介質場合。本係列產品有標準型、波紋管密封型、夾套保溫型等多種品種。產品公稱壓力等級有PN16、40、64；閥體口徑範圍DN25～400。適用流體溫度有-250℃～+560℃範圍內多種檔次。泄漏量標準為Ⅲ級和Ⅳ級。流量特性為線性或百分比。多種多樣的品種規格可供選擇。
ZJHN氣動薄膜雙座調節閥主要零件材料
|
零件名稱
|
材料
|
溫度範圍
|
|
閥體上閥蓋
|
HT200
|
-20～200℃
|
|
ZG230-450
|
-40～450℃
|
|
|
ZG1Cr18Ni9Ti
|
-250～550℃
|
|
|
ZG0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
|
閥芯、閥座
|
1Cr18Ni9
|
-250～550℃
|
|
0Cr18Ni12Mo2Ti
|
-250～550℃
|
|
|
填 料
|
聚四氟乙烯
|
-40～200℃
|
|
膜 片
|
丁晴橡膠夾增強滌淪織物
|
|
|
壓縮彈簧
|
60Si2Mn
|
|
|
膜 蓋
|
A3
|
ZJHN氣動薄膜雙座調節閥規格與技術參數
| 公稱通徑mm | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 400 | ||
|
額定流量係數kv |
10 | 16 | 25 | 40 | 63 | 100 | 250 | 250 | 400 | 630 | 100 | 1600 | 2700 | ||
| 公稱壓力MPa | 1.6 4.0 6.4 | ||||||||||||||
| 行 程mm | 16 | 25 | 40 | 63 | 100 | ||||||||||
| 介質溫度℃ | -40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃ | ||||||||||||||
| 流量特性 | 直線、等百分比 | ||||||||||||||
| 法蘭標準 | 符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產 | ||||||||||||||
|
閥體 材質 |
PN (MPa) |
1.6 | WCB(ZG230-450) CF3CF8 CF8M | ||||||||||||
| 4.0,6.0 | WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||
| 閥芯材質 | 1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M | ||||||||||||||
| 上閥蓋型式 | 普通式（常溫型），熱片式（中溫型） | ||||||||||||||
| 可調比 | 30:1 | ||||||||||||||
| 氣源接頭 | M16×1.5 | ||||||||||||||
注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。
ZJHN氣動薄膜雙座調節閥執行機構主要技術參數
| 型 號 | ZHA(B)-1 | ZHA(B)-2 | ZHA(B)-3 | ZHA(B)-4 | ZHA(B)-5 | ZHA(B)-6 |
| 有效麵積cm2 | 200 | 280 | 400 | 630 | 1000 | 1600 |
| 行 程mm | 10 | 16 | 25 | 40 | 60 | 1000 |
| 彈簧範圍KPa | 20～100(標準)；20～100、40～200、20～60、60～100、80～240 | |||||
ZJHN氣動薄膜雙座調節閥主要技術性能指標
| 項目 | 指標值 | |
| 基本誤差％ | 不帶定位器 | ±5.0 |
| 帶定位器 | ±1.0 | |
| 回差％ | 不帶定位器 | 3.0 |
| 帶定位器 | 1.0 | |
| 死區％ | 不帶定位器 | 3.0 |
| 帶定位器 | 0.4 | |
| 允許泄漏量L/h | 1×10-3×閥額定容量 | |
可配附件定位器：電氣閥門定位器手輪 電磁閥 限位開關 電/氣轉換器 空氣過濾減壓器
ZJHN氣動薄膜雙座調節閥允許壓差
|
供氣壓力 MPa |
彈簧壓力 KPa |
公稱通徑 | |||||||||||
| 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | ||
| 0.14 | 20-100 | 5.4 | 4.4 | 4.9 | 3.8 | 4.7 | 3.6 | 2.8 | 3.75 | 2.7 | 2.15 | 2.0 | 1.7 |
| 0.24 | 40-200 | 10.8 | 8.8 | 9.8 | 7.6 | 9.4 | 7.2 | 5.6 | 7.5 | 5.4 | 4.3 | 4.0 | 3.4 |
注：使用條件為閥杆在介質流出端關閉時P2=0狀態下。
ZJHN氣動薄膜雙座調節閥外形尺寸
|
公通徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
|
L
(mm) |
PN1.6MPa
|
185
|
200
|
220
|
250
|
275
|
300
|
350
|
410
|
450
|
550
|
670
|
770
|
|
PN4.0MPa
|
190
|
210
|
230
|
255
|
285
|
310
|
335
|
425
|
460
|
560
|
740
|
805
|
|
|
PN6.4MPa
|
200
|
210
|
235
|
265
|
295
|
320
|
370
|
440
|
475
|
570
|
750
|
820
|
|
|
H
(mm) |
普通型
|
567
|
570
|
645
|
650
|
877
|
887
|
899
|
1058
|
1068
|
1110
|
1498
|
1574
|
|
散熱片型
|
697
|
700
|
775
|
780
|
1040
|
1050
|
1062
|
1257
|
1267
|
1309
|
1743
|
1819
|
|
|
H1(mm)
|
117
|
120
|
139
|
144
|
188
|
208
|
220
|
268
|
278
|
320
|
441
|
503
|
|
|
D(mm)
|
225
|
360
|
470
|
620
|
|||||||||
|
重量(KG)
|
33
|
35
|
47
|
51
|
98
|
111
|
148
|
236
|
292
|
433
|
760
|
920
|
|
氣動薄膜雙座調節閥訂貨須知
訂貨時請填寫《規格書》或注明以下內容：
一、若訂貨前還未選定型號，請向我們提供您的使用參數:1.公稱通徑、額定流量係數KV，
2.流體性質（包括公稱壓力、溫度、粘度或酸堿性），3.信號壓力、彈簧範圍，4.流量特性，
5.閥的開關型式，6.閥體、閥芯材料，7.是否帶附件，說明附件型號。以便我們的為您正確選型。
二、若已經由設計單位選定我公司的產品型號，請按型號直接向我司銷售部訂購；
三、當使用的場合非常重要或管路比較複雜時，請您盡量提供設計圖紙和詳細參數
