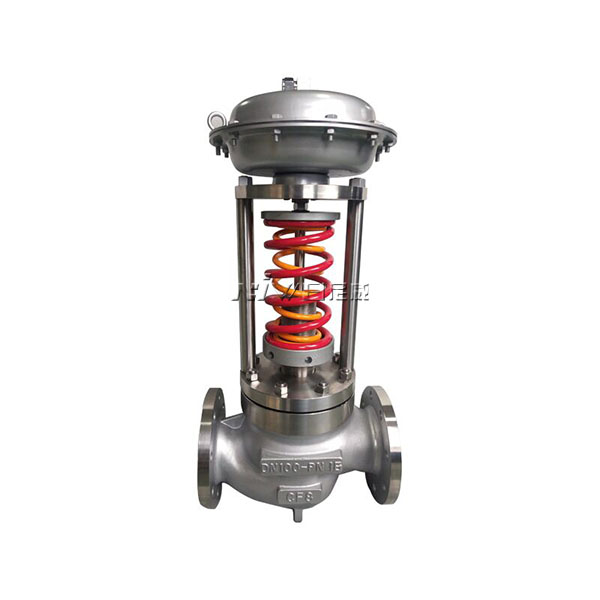

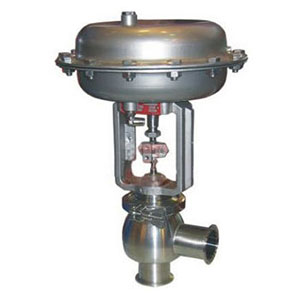

ZZYP自力式压力调节阀

质量稳定：实行全过程质量监控，细致入微，
全方位检测！

价格合理：高效内部成本控制，减少了开支，
让利于客户！

交货快捷：先进生产流水线，充足的备货，
缩短了交货期！

产品说明书下载调节阀实物图产品安装图纸

ZZYP自力式压力调节阀概述

ZZYP自力式压力调节阀是一种无需外加能源，利用被控介质自身能量当动力源、引入执行膜室产生推力，控制节流元件运动达到自动调节。具有测量、执行、控制的综合功能。可在无气、无电的场所。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压（用于阀后压力调节）泄压、稳压（用于阀前压力调节）的自动控制。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构，以达到佳的控制效果。

ZZYP自力式压力调节阀产品型号

类别	型号	类别	型号
单座压闭型	ZZYP-16～64B	单座压开型	ZZYP-16～64K
双座压闭型	ZZYN-16～64B	双座压开型	ZZYN-16～64K
套筒压闭型	ZZYM-16～64B	套筒压开型	ZZYM-16～64K

注：1.压闭型用于阀后压力调节，当阀后压力升高，阀门关闭，以达到减压，稳压的目的。
2.压开型用于阀后压力调节，当阀后压力升高，阀门打开，以达到泄压，稳压的目的。

ZZYP自力式压力调节阀主要技术参数

公称通径DN（mm）	20				25	32	40	50	65	80	100	125	150	200
阀座直径DN（mm）	10	12	15	20
额定流量系数Kv	1.8	2.4	4.4	4	11	20	30	48	75	120	190	300	480	760
允许压差（MPa）	2.5					2.0			1.6			1.0
公称压力（MPa）	1.6　4.0　6.4
固有流量特性	快开
保证调压阀正常工作的小压差P（MPa）	0.05
压力分段范围（KPa）	15～50　　40～80　　60～100　　80～140　　120～80 160～220　200～260　240～300　280～350　330～400 380～450　430～500　480～560　540～620　600～700 680～800　780～900　800～1000　900～2000
工作温度℃	液体≤140;气体≤80；配冷凝器和散热片≤350
适合介质	气体、蒸汽、低粘度液体
法兰尺寸、型式	PN10、16、40GB9113-88、PN64JB/T7-94；PN10，16凸式，PN40，64凹式或根据用户要求选配其它标准型式的法兰（如：ANSI、JIS、DIN等标准）
结构长度	按GB12221-89标准
可配附件	冷凝器（用于介质为蒸汽的场合）、散热片等。
执行机构信号接口	内螺纹M16×1.5

ZZYP自力式压力调节阀主要性能指标注

控制精度％		±8
允许泄漏量	硬密封（L/H）	单座（Ⅳ级）：≤10-4阀额定容量：双座、套筒（Ⅱ级）、≤5×10-3×阀额定容量
	软密封（ml/min）	DN(mm)
		20	25	32	40	50	65	80	100	125	150	200
		0.15		0.3		0.45	0.6	0.9	1.7	4.0		6.75

ZZYP自力式压力调节阀外形尺寸及重量

公称通径(DN)			20	25	32	40	50	65	80	100	125	150	200
L		PN16、40	150	160	180	200	230	290	310	350	400	480	600
		PN64	230	230	260	260	300	340	380	430	500	550	650
B			233		332		373	522		673	980		1200
H	压力调节范围 MPa	15～140	475		520		540	710		780	840	880	915
		120～300	455		500		520	690		760	800	870	880
		280～500	450		490		510	680		750	790	860	870
		480～1000	445		480			670		740	780	850	860
		600～1500	445		570		600	820		890	950	950	1000
		1000～2500	445		570		600	820		890	950	950	1000
A	压力调节范围 MPa	15～140	φ282		φ308
		120～300	φ232
		280～1000	φ196					φ196			φ282
		600～2500	φ85	φ96
大约重量（Kg）			26		37		42	72	90	114	130	144	180
导压管接口螺纹			M16×15
