ZJHPF-B氣動波紋管襯氟調節閥
全方位檢測！
讓利於客戶！
縮短了交貨期！
ZJHPF-B氣動波紋管襯氟調節閥簡介：

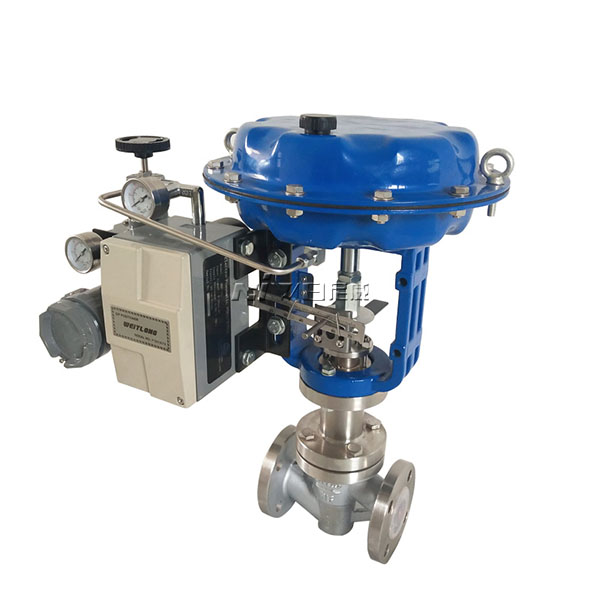

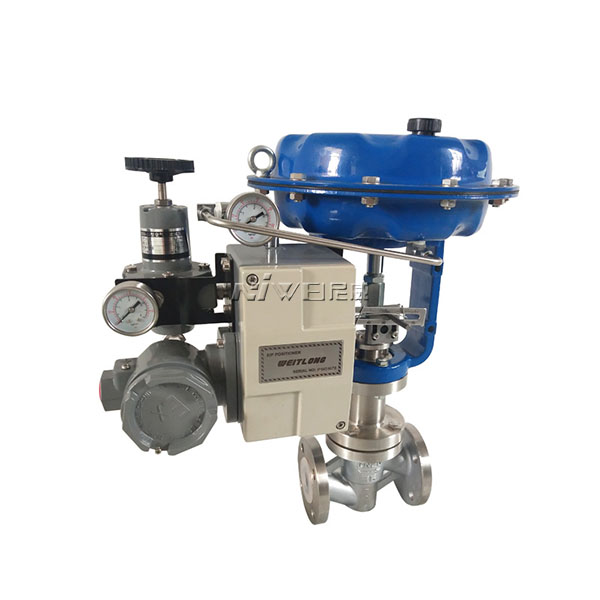

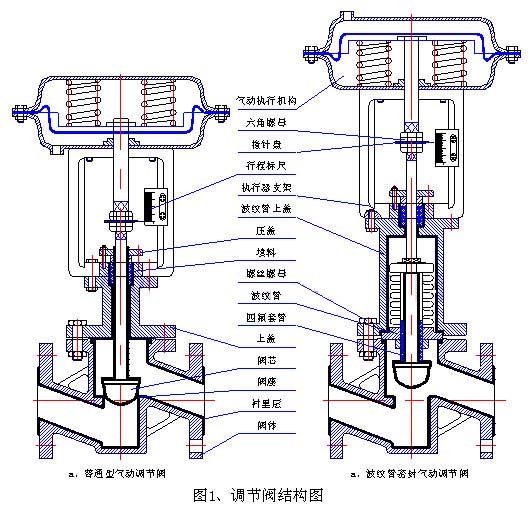

ZJHPF-B氣動波紋管襯氟調節閥是一種頂導向結構，閥體結構緊湊，流體通道呈S流線型，壓降損失小，流量大，可調範圍廣。上閥蓋采用波管紋密封結構，可徹底消除工藝介質從閥杆運動間隙向外泄漏的可能性，這是波紋管密封閥的顯著特點之一。由於波紋管元件本身變形性和卓著的抗老化性，完全克服了填料密封閥通常存在的填料老化和溫差敏感等弱點。其次，采用波紋管—填料雙重密封結構，安全可靠性更好。因此，它在劇毒，強腐蝕性，放射性等稀有特殊介質的自動控製係統中得到廣泛應用。閥芯導向麵積大，抗振性好，配用ZHA/B多彈簧氣動執行器，結構緊湊，輸出力大。
ZJHPF-B氣動波紋管襯氟調節閥特點：
1、耐腐蝕：幾乎能耐所有的介質（包括濃硝酸和王水）的腐蝕。
2、密封性能好：采用波紋管和填料雙重密封，確保無外滲漏。
3、泄漏量小：由於閥芯、閥座采用軟密封，故泄漏量低。
4、配用HA執行機構，輸出力大、結構緊湊。
ZJHPF-B氣動波紋管襯氟調節閥執行機構配置
| 型號 |
ZHA-22 ZHB-22 |
ZHA-23 ZHB-23 |
ZHB-34 ZHB-34 |
ZHA-45 ZHB-45 |
| 有效麵積cm2 | 350 | 350 | 560 | 900 |
| 行程mm | 16 | 25 | 40 | 60 |
| 彈簧範圍KPa |
20～100(標準):40～200; 80～240; 20～60; 60～100 |
|||

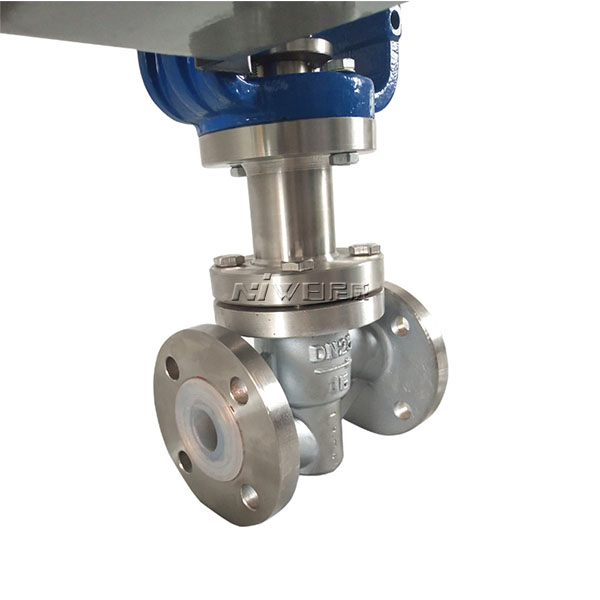

ZJHPF-B氣動波紋管襯氟調節閥閥體
| 閥體形式 | 直通單座鑄造球型閥 |
| 公稱通徑 | DN20～150mm |
| 公稱壓力 | PN1.6MPa |
| 法蘭標準 | GB/T9113、JB/T79 |
| 連接形式 | 法蘭(FF RF RTJ) |
| 壓蓋型式 | 螺栓壓緊式 |
| 工作溫度 | -40～180℃ |
| 密封填料 | V型聚四氟乙烯填料 |
ZJHPF-B氣動波紋管襯氟調節閥閥內件
閥芯形式：單座柱塞型(襯四氟)
流量特性：近似等百分比
ZJHPF-B氣動波紋管襯氟調節閥執行機構及附件、作用形式
| 執行器名稱 | ZHA/B多彈簧簿膜執行機構 | ||
| 執行器型號 | ZJHA/B-22 | ZJHA/B-23 | ZJHAB-34 |
| 有效麵積(cm2) | 350 | 350 | 560 |
| 行程 | 10、16 | 25 | 40 |
| 彈簧範圍 | 1.5～3kg/cm2（0.15～0.3MPa） | ||
| 膜片材料 | 乙丙橡膠夾尼龍布 | ||
| 氣源接口 | RC1/4" | ||
| 環境溫度 | -30～+70℃ | ||
| 可配附件 | 定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 | ||
| 作用形式 | 氣關式(B)—失氣時閥位開(FO)；氣開式(K)—失氣時閥位關(FC) | ||
ZJHPF-B氣動波紋管襯氟調節閥主要零件材料
| 閥體、閥蓋 | ZG230-450襯F46 |
| 閥座、閥芯 | 2Cr13襯F46、304襯F46 |
| 閥蓋 | 丁腈橡膠夾增強滌綸織物 |
| 波紋管材料 | 聚四氟乙烯 |
ZJHPF-B氣動波紋管襯氟調節閥額定流量係數Kv、額定行程
| 公稱通徑 |
G3/4" |
20 |
25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | ||||||||
| 閥座直徑 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| Kv值 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.2 | 2.0 | 3.2 | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 額定行程 | 10 | 16 | 25 | 40 | 60 | |||||||||||||

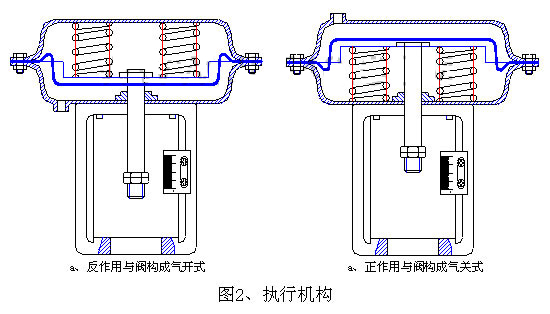

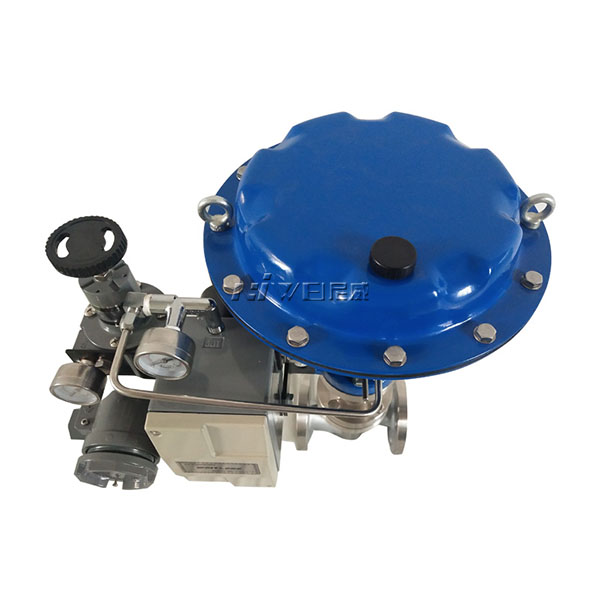

ZJHPF-B氣動波紋管襯氟調節閥執行機構
型式:ZHA(B)多彈簧薄膜執行機構膜片材料:乙丙橡膠夾尼龍布、丁青橡膠惡夾尼龍布彈簧範圍:20～100、80～240kPa 供氣壓力:140～400kPa 氣源接口:Rc1/4" 環境溫度:-30～+70℃ 閥作用型式:用正作用或反作用執行機構實現閥的氣-關式或氣-開式附件:定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等 ZJHPF-B氣動波紋管襯氟調節閥允許壓差
| 供氣壓力 | 彈簧範圍 | 允許壓差 | |||||||||
| 公稱通徑 | |||||||||||
| G3/4 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | ||
| 1.4 | 0.2～1.0 | 16 | 16 | 8 | 5 | 5 | 3 | 2.5 | 2 | 1.2 | 0.8 |
| 4.0 | 0.8～2.4 | 16 | 16 | 16 | 12 | 11 | 7 | 6.5 | 4.5 | 2.8 | 2.0 |
ZJHPF-B氣動波紋管襯氟調節閥性能
泄漏量:小於閥額定容量的0.01% 回差:帶定位器：小於全行程的1% 基本誤差:帶定位器：小於全行程的±1% 注：采用標準的V型聚四氟乙烯填料 可調範圍 30：1 Kv值和行程
| 公稱通徑 | G3/4 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 150 | ||||||||
| 閥座直徑 | 3 | 4 | 5 | 6 | 7 | 8 | 10 | 12 | 15 | 20 | 26 | 32 | 40 | 50 | 65 | 80 | 100 | 150 |
| Kv值 | 0.08 | 0.12 | 0.20 | 0.32 | 0.50 | 0.80 | 1.2 | 2.0 | 3.2 | 5.0 | 8 | 12 | 20 | 32 | 50 | 70 | 100 | 240 |
| 額定行程 | 10 | 16 | 25 | 40 | 60 | |||||||||||||
