ZZVP泄氮閥/微壓調節閥概述
ZZVP泄氮閥/微壓調節閥是一種不需要外加能源的執行器產品。當儲罐內壓力升高至設定壓力時，快速泄放閥迅速開啟，將罐內多餘壓力泄放。微壓調節閥在儲罐內壓力降低時，開啟閥門，向罐內充注氮氣。因微壓調節閥必須使用在壓力為0.1Mpa壓力以下，現場壓力較高，必須安裝ZZYP型壓力調節閥將壓力調節閥將壓力降低至0.1Mpa以下才可使用。公稱壓力0.1Mpa，壓力可按分段設定，從0.5Kpa 至66 Kpa以下，介質溫度溫度≤80℃。
ZZVP泄氮閥/微壓調節閥零件資料
·無需停止生產即可進行設定值的調整；·無填料，閥杆上、下活動時不存在磨擦，上密封可靠；
·執行機構敏感元件極為靈敏，極微小的壓力變化會被感測出來；
·閥體為四通形式，因而K、B型可通用一種閥體。
ZZVP泄氮閥/微壓調節閥主要技術參數和性能指標(表一)
|
公稱通徑 DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
額定流量 係數 Kv |
ZZCP/ZZVP |
8 |
11 |
20 |
32 |
50 |
80 |
100 |
160 |
|
ZZCN |
|
|
|
|
53 |
83 |
|
|
|
|
額定行程 (mm) |
6 |
8 |
10 |
15 |
20 |
||||
|
公稱壓力 PN(MPa) |
0.10 1.0 |
||||||||
|
差壓調節範圍 (kPa) |
0.5 ～ 5.5 5 ～ 10 9 ～ 14 13 ～ 19 18 ～ 24 22 ～ 28 26 ～ 33 31 ～ 38 36 ～ 44 42 ～ 51 49 ～ 58 56 ～ 66 64 ～ 78 76 ～ 90 8 ～ 100 |
||||||||
|
介質溫度 ( ℃ ) |
≤ 80 |
||||||||
|
調節精度 ( ％ ) |
≤ 10 |
||||||||
|
允許泄漏 量 (l/h) |
ZZCP/ZZVP |
10 -4 X 閥額定容量 ( Ⅳ 級 ) |
|||||||
|
ZZCN |
5X10 -3 X 閥額定容量 ( II 級 ) |
||||||||
注：1.ZZCP/ZZVP公稱壓力為0.10MPa，ZZCN為1.0MPa
2.ZZCN差壓調節範圍為36～44…88～100kPa

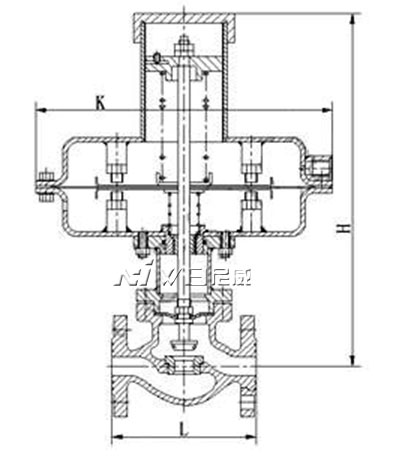

ZZVP泄氮閥/微壓調節閥外形尺寸及重量(表二) 單位：mm
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
|
K |
308 |
394 |
308 |
394 |
308 |
394 |
394 |
394 |
|
|
H |
ZZCP/ZZVP |
376 |
465 |
365 |
445 |
445 |
490 |
490 |
510 |
|
ZZCN |
|
|
|
|
536 |
536 |
|
|
|
|
L |
ZZCP/ZZVP |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
|
ZZCN |
|
|
|
|
222 |
222 |
|
|
|
|
重量 G(Kg) |
12 |
13 |
15 |
17 |
20 |
28 |
38 |
43 |
|
|
導壓管螺紋接頭 |
M16X1.5 |
||||||||

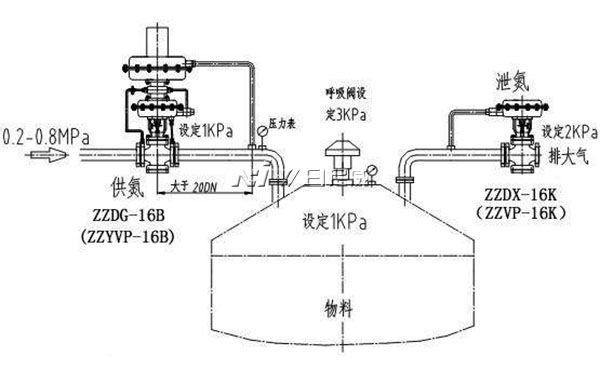

氮封裝置示意圖
